Quad TE MATE-AX a 4x cable SMA

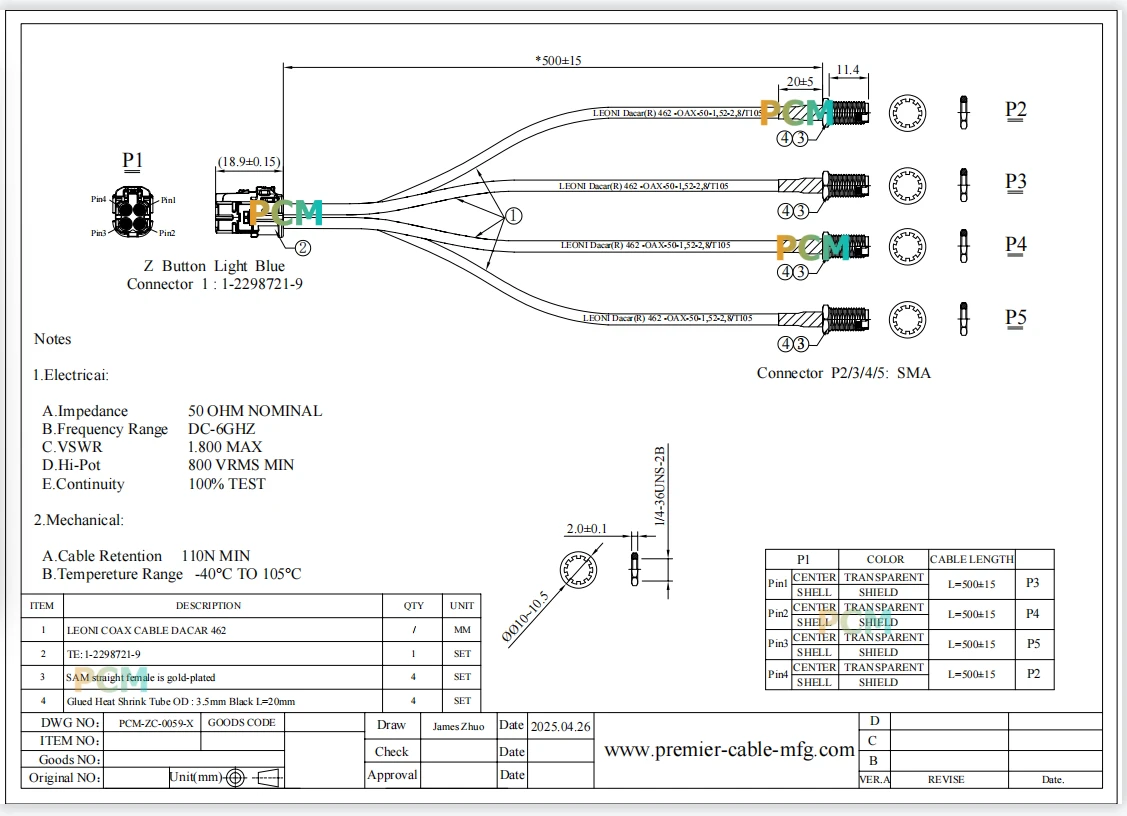

El cable Quad TE MATE-AX To 4x SMA RF és un kit de prova de RF multicanal d'alta-eficiència{- dissenyat per gestionar simultàniament diversos senyals d'automòbil. El PCM-ZC{-0059 utilitza el connector Mini Fakra 1-2298721-9 de quatre canals de la sèrie TE MATE-AX. Aquesta interfície integra quatre canals de RF independents en una carcassa compacta, estalviant significativament espai al costat del mòdul d'automoció en comparació amb l'ús de quatre connectors individuals i proporcionant una protecció contra errors.

L'altre extrem es ramifica en quatre connectors SMA femenins independents, facilitant la connexió directa a diversos instruments. A l'interior, quatre cables coaxials de baixa-pèrdua independents garanteixen una diafonia extremadament baixa i un aïllament elevat entre canals dins del rang de freqüència de-CC de 6GHz. Aquesta configuració "d'un-a-quatre" és especialment adequada per a sistemes d'informació d'automoció, mòduls receptors de múltiples-antenes i escenaris que requereixen proves simultànies de diversos camins de RF (com ara mestre/diversitat LTE, GNSS, V2X), millorant significativament l'eficiència del calibratge multicanal.
