NMEA 2000, sovint abreujat a NMEA2K o N2K, utilitza la tecnologia Controller Area Network (CAN) que originalment va ser dissenyada per a la indústria de l’automoció. NMEA 2000 es basa en el protocol d’alt nivell SAE J1939, però utilitza el seu propi esquema de missatgeria. Tot i això, els dispositius NMEA 2000 i els dispositius J1939 poden funcionar a la mateixa xarxa física.
NMEA 2000 és una versió actualitzada de la norma de bus de dades en sèrie NMEA 0183. NMEA 2000 té taxes de dades significativament més elevades que NMEA 0183 (250k bits/seg. 4800 bits/seg). També utilitza un format de missatge binari compacte en lloc del protocol de comunicació en sèrie ASCII. A més, NMEA 2000 admet una xarxa de dades multi-titulades normalitzada. Aquesta xarxa de dades d’oient és més avançada que el protocol de comunicació en sèrie de diversos-titulats (simplex) de parla única que utilitza NMEA 0183. Com a resultat, NMEA 2000 proporciona un millor rendiment i comunicacions més fiables per als vasos marins.

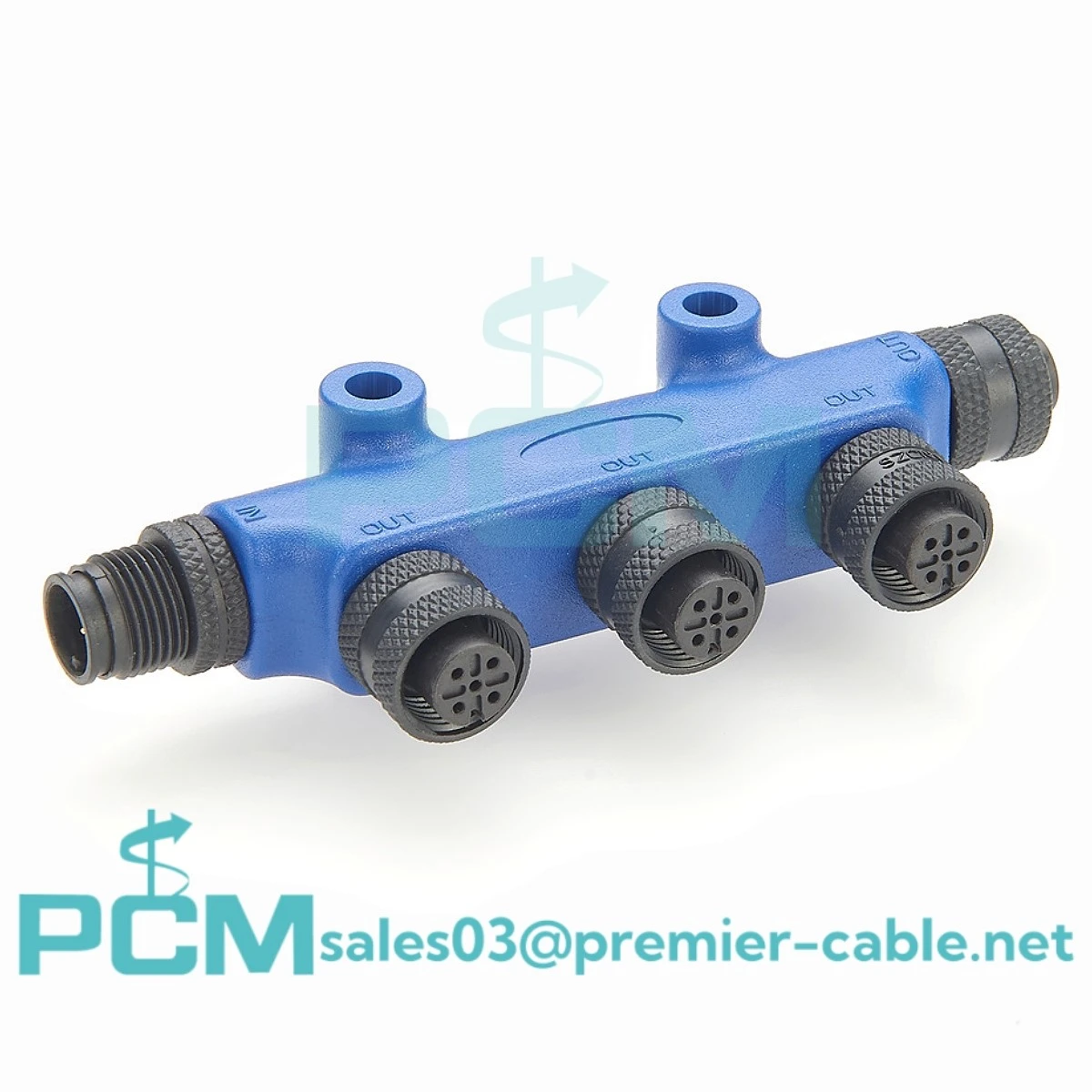

Els propietaris marins i els instal·ladors de productes utilitzen NMEA 2000 per establir un sistema de dispositius connectats en un vaixell. Per configurar aquesta xarxa, els dispositius compatibles estan connectats a un cable central (anomenat columna vertebral) mitjançant connectors T i cables de gota. La columna vertebral actua com a enllaç central entre tots els dispositius connectats a la xarxa. Proporciona energia a cada instrument i passa informació digital a tot el sistema.
Igual que la xarxa SAE J1939 en la qual es basa, la xarxa NMEA 2000 utilitza una topologia de bus que requereix una resistència de terminació de 120Ω (OHM) a cada extrem del bus. Aquestes resistències estan connectades en paral·lel, donant una resistència total de 60Ω per a un bus finalitzat correctament. La distància màxima que qualsevol dispositiu pot ser del bus és de 100 metres, mentre que la longitud màxima del cable de la columna vertebral és de 328 metres.
Amb NMEA 2000, una unitat de visualització pot mostrar diverses fonts d'informació simultàniament. Això significa que diferents eines poden treballar junts sense conflictes. Tot i que un sol dispositiu falla o no respon, la resta de la xarxa encara pot operar i compartir informació.
Les xarxes NMEA 2000 funcionen en una font d'alimentació de 12 volts. Un connector amb cables positius i de terra (inclòs un fusible en línia per al fil positiu) proporciona energia a bord a la columna vertebral de la xarxa. Aquests cables de potència s’han de connectar a prop del centre de la columna vertebral per assegurar un funcionament adequat del sistema.
