Conjunts de cables d'extensió de Deutsch DT: cablejat-i-per a entorns difícils
Cables d'extensió pre-de DT04-a-DT06 de 2 a 12 pins. Segellat amb IP67, 16AWG, llest per instal·lar: no cal tallar, empalmar o engarzar el camp. Dissenyat per a llums de treball LED, sensors, sistemes ECU, maquinària agrícola, equips de construcció i aplicacions marines.
- Un cable d'extensió Deutsch DT és un receptacle DT04-premuntat-a-arnès d'endolls DT06 que amplia les connexions DT existents sense tallar ni empalmar el cablejat original.
- Disponible en configuracions de 2 pins, 3 pins, 4 pins, 6 pins, 8 pins i 12 pins utilitzant un cable de 16 AWG classificat per a 13 A per contacte a 13,5 VDC.
- IP67-segellat quan s'acobla, temperatura de funcionament de -55 graus a +125 graus, tancament de falca resistent a les vibracions-, adequat per a l'automoció, l'agricultura, la construcció i els entorns marins.
- Aplicacions habituals: extensió de llum de treball LED, cablejat de sensor/actuador, connexions ECU i CAN Bus, adaptació d'arnès de maquinària agrícola i de construcció.
- Longituds personalitzades (0,5 m a 10 m +), configuracions de pinouts, dissenys sobreemmotllats i etiquetatge OEM disponibles amb MOQ a partir de 100 peces.
Definició:Un conjunt de cable d'extensió de Deutsch DT és un arnès de cablejat-terminat de fàbrica amb un receptacle DT04 a un extrem i un endoll DT06 a l'altre, creant una extensió segellada en línia entre dues interfícies Deutsch DT existents.
📋 Continguts
Què és un conjunt de cable d'extensió Deutsch DT?
Un conjunt de cable d'extensió de Deutsch DT és un arnès de cablejat-muntat de fàbrica que es connecta en línia entre dues interfícies de Deutsch DT existents. Un extrem porta un receptacle DT04 (carcassa de pin); l'altre extrem porta un endoll DT06 (carcassa de presa). Quan s'acobla, crea una extensió segellada i resistent a les vibracions-sense cap modificació a l'arnès original.
En lloc de tallar filferro, pelar l'aïllament, engarzar els contactes de mida 16 al camp i esperar que el segell aguanti durant la temporada de fang, un cable d'extensió plug-i-elimina aquests passos completament. Segons els nostres comentaris sobre la producció, les connexions DT de camp-engastats representen una part important de les devolucions de la garantia en els-kits d'il·luminació fora de carretera - la poca profunditat de crim i els segells interfacials danyats són els dos modes de fallada més habituals.
Els cables d'extensió Deutsch DT s'utilitzen sempre que l'arnès original sigui massa curt o cal reubicar un dispositiu:
- Ampliació de potència per a llums de treball LED i il·luminació auxiliar
- Transmissió de senyals per a sensors, actuadors i codificadors de velocitat/posició
- ECU, CAN Bus i cablejat del sistema de comunicació del vehicle
- Manteniment i modernització del cablejat en maquinària agrícola i de construcció
- Distribució d'energia impermeable marina, fora{0}}de carretera i industrial
PCM-S-0717: cable d'extensió 2P

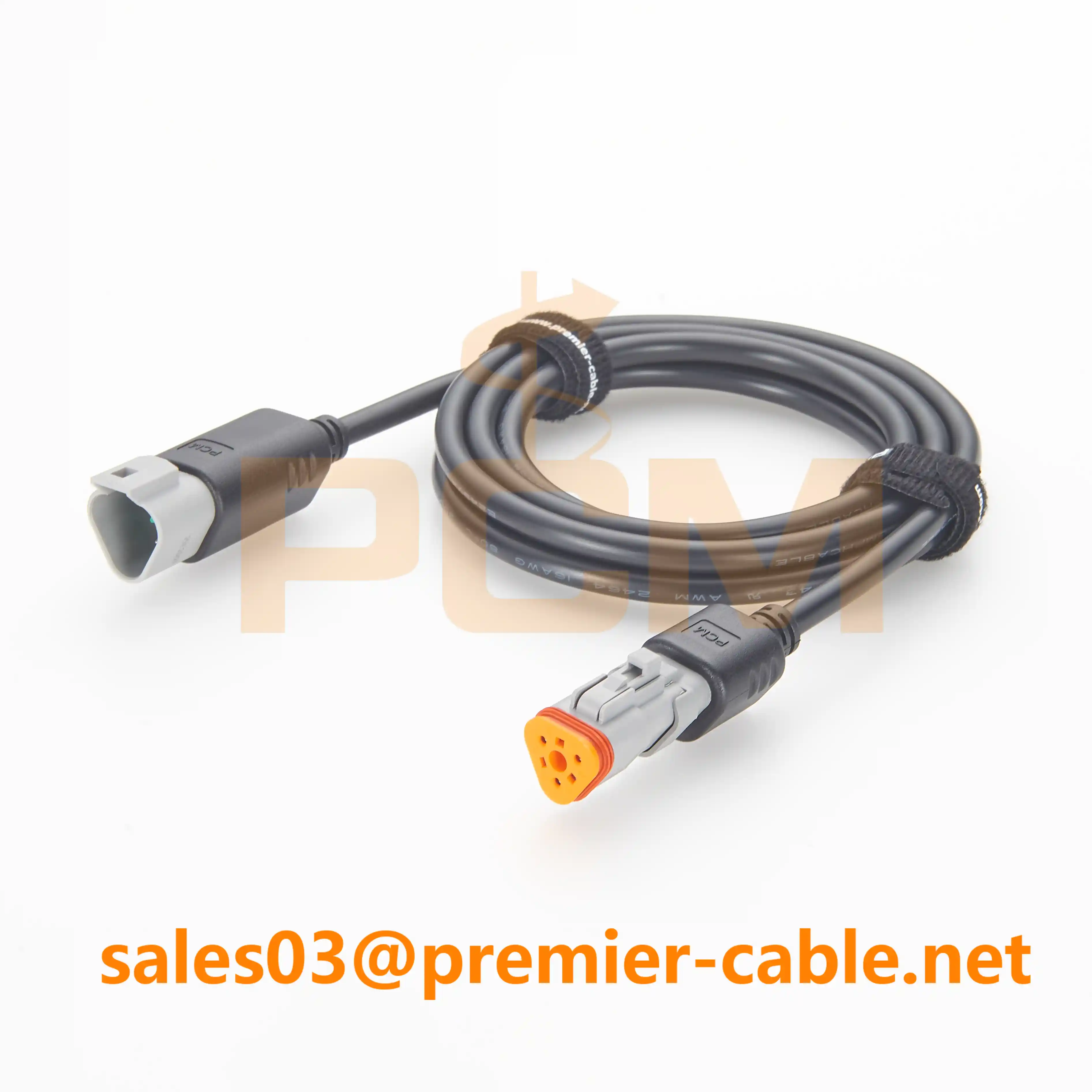

PCM-S-0718: cable d'extensió 3P
Cable d'extensió Deutsch DT - Especificacions tècniques
Tots els cables d'extensió Deutsch DT d'aquesta sèrie estan construïts a la plataforma TE Connectivity Deutsch DT (anteriorment Deutsch Engineered). Les especificacions següents s'apliquen al sistema de connectors i a la construcció de cable estàndard.
| Paràmetre | Especificació |
|---|---|
| Sèrie de connectors | Deutsch DT (connectivitat de TE) |
| Mida de contacte | Talla 16 (1,6 mm de dià.) |
| Valoració actual | 13 A per contacte (continu, 23 graus) |
| Tensió nominal | 13,5 VDC (sistema) / 500 VAC (resistència dielèctrica) |
| Calibre de filferro | Estàndard de 16 AWG (compatible entre 14 i 20 AWG) |
| Classificació impermeable | IP67 (condició d'aparellament, segons IEC 60529) |
| Temperatura de funcionament | −55 graus a +125 graus |
| Resistència de contacte | Menor o igual a 5 mΩ inicial |
| Cicles d'aparellament | 100+ cicles (segons l'especificació de TE Connectivity) |
| Resistència a la vibració | Bloqueig de falca + segell interfacial; compleix els perfils de vibració SAE J1455 |
| Material d'aïllament | Niló termoplàstic (-plen de vidre) |
| Segellat | Segell interfacial de silicona + segell de filferro a cada cavitat |
| Configuracions de pins | 2P, 3P, 4P, 6P, 8P, 12P |
| Longitud de cable estàndard | 1 m, 2 m (disponible de 0,5 a 10 m personalitzat) |
Nota d'enginyeria:La qualificació de 13 A s'aplica a 23 graus d'ambient. A temperatures del compartiment del motor de +105 graus, reduïu la potència a aproximadament 7-8 A per contacte. Comproveu sempre els requisits actuals amb la corba de reducció completa de la sèrie DT de TE Connectivity alFull de dades de Deutsch DT.

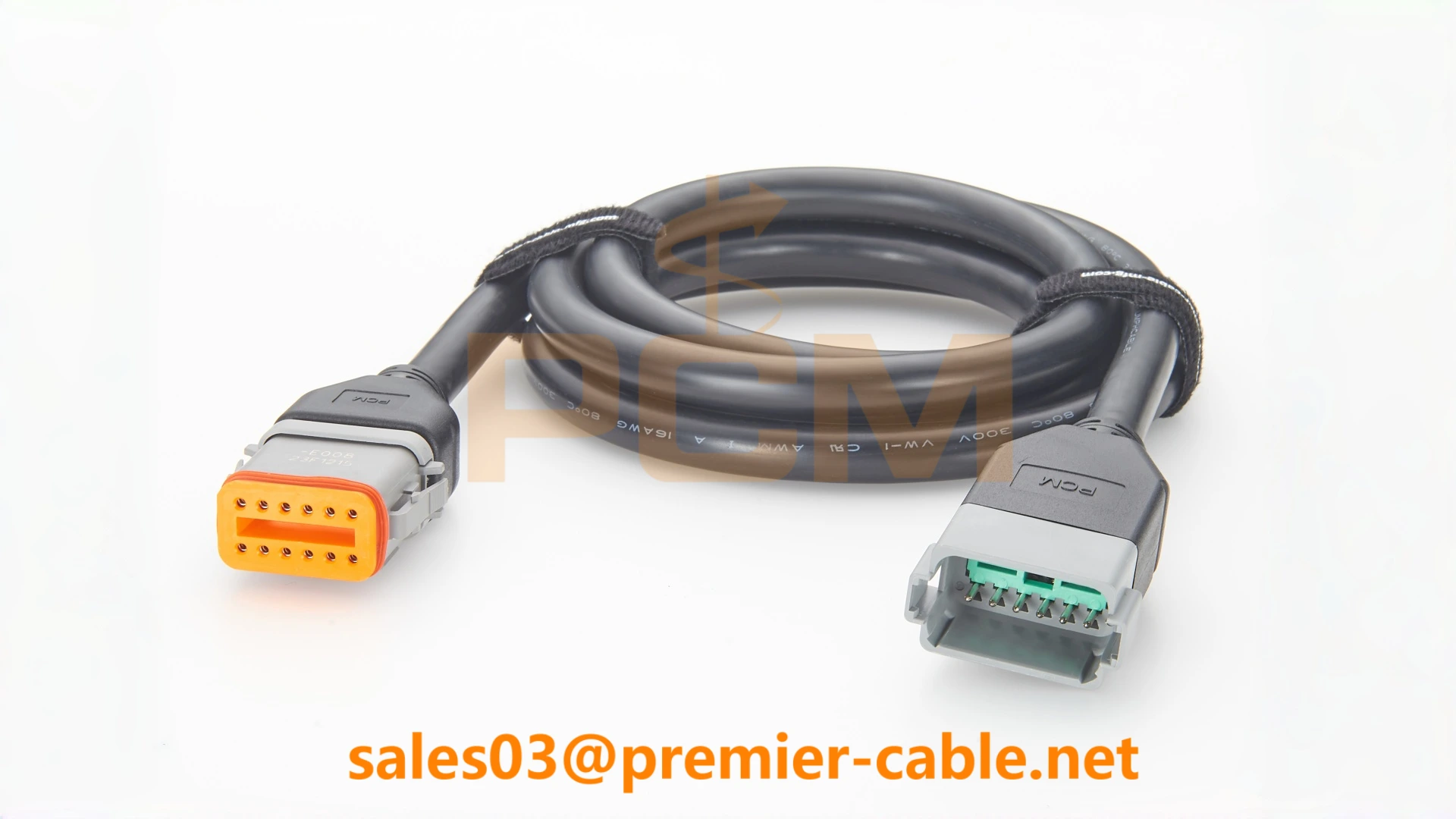

PCM-S-0722: cable d'extensió 12P - Configuració completa DT de 12 pins
Per què connectar-i{1}}reproduir el cablejat és important en entorns difícils
En entorns durs, la fallada del cablejat és causada per més que una sobrecàrrega elèctrica. L'entrada d'humitat a través dels empalmes no segellats, la vibració-induïda per micro-frets als contactes mal enrotllats, la contaminació de pols a les cavitats exposades i la qualitat d'instal·lació de camp incoherent contribueixen a la fallada prematura.
Un -cable d'extensió Deutsch DT premuntat aborda aquests modes de fallada en l'etapa de fabricació en lloc de deixar-los als tècnics de camp que treballen sota pressió de temps:
- Qualitat de crimpat controlada.El crimatge de fàbrica utilitza aplicadors calibrats amb verificació de prova{0}}d'estirament (segons l'especificació de TE Connectivity: una força de tracció superior o igual a 80 N en contactes de mida 16). Les eines de crim-manuals de camp produeixen resultats variables.
- Segellat des del dia 1.Els segells interfacials i els segells de filferro s'{0}}instal·len i s'inspeccionen abans de l'enviament. En la nostra experiència de producció, aproximadament 1 de cada 8 connexions DT-muntades en camp té un segell de filferro mal posicionat que permet absorbir la humitat.
- Cap modificació de l'arnès.L'arnès original OEM es manté intacte. Això preserva la cobertura de la garantia i facilita la resolució de problemes futurs - desconnecteu l'extensió, proveu ambdues parts de manera independent.
- Instal·lació més ràpida.S'instal·la un cable-i-plug and play en menys de 60 segons. El muntatge de camp d'un únic parell de connectors DT (tirar, engarzar, inserir, verificar, segellar) sol trigar entre 8 i 15 minuts, depenent del recompte de pins i de l'experiència del tècnic.

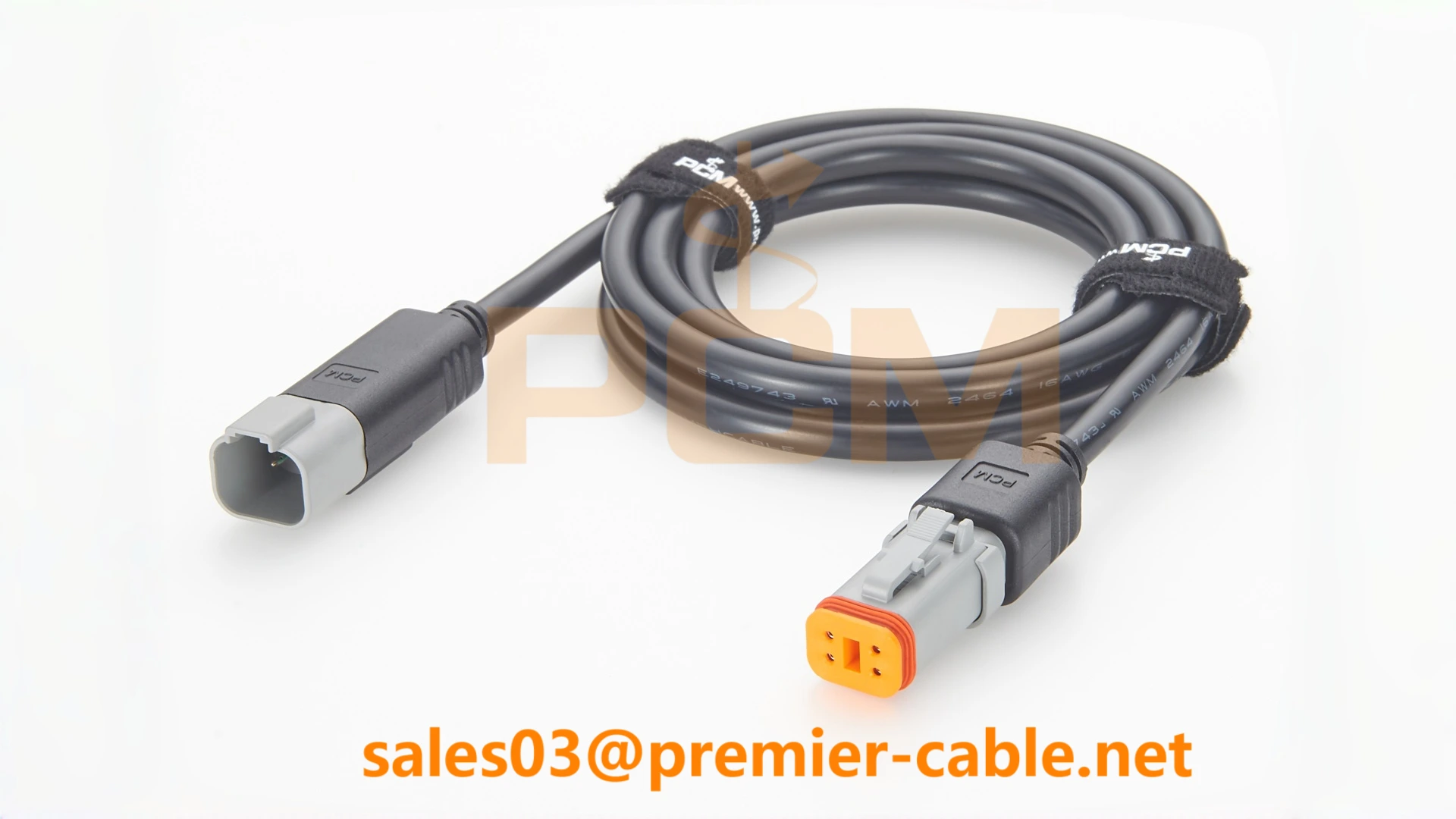

PCM-S-0719: Cable d'extensió 4P - Producte típic d'ús de camp
⚠️ Falla comuna del camp:En maquinària agrícola que funciona en condicions fangoses, els empalmes DT mal segellats poden absorbir la humitat entre 30 i 50 mm al llarg del cable mitjançant acció capil·lar. En una temporada, l'oxidació del coure augmenta la resistència de contacte prou com per provocar la caiguda intermitent del sensor. Un cable d'extensió-segellat de fàbrica elimina aquest camí d'error.
Aplicacions habituals dels cables d'extensió Deutsch DT
La sèrie Deutsch DT va ser dissenyada originalment per Deutsch Engineered (ara TE Connectivity) per a vehicles pesats-i aplicacions fora de-carretera. Els cables d'extensió hereten aquesta robustesa i serveixen cinc categories d'aplicacions principals.
| Aplicació | Recompte de pins típic | Per què s'ajusten els cables d'extensió DT | Exemple |
|---|---|---|---|
| Llums de treball LED i il·luminació auxiliar | 2 pins, 4 pins | Sovint, els llums es col·loquen al sostre/para-xocs- lluny de l'arnès de l'interruptor; la connexió segellada sobreviu al rentat | PCM-S-0717 (2P), PCM-S-0719 (4P) |
| Sensors i actuadors | 3 pins, 4 pins | Els sensors de posició, els codificadors de velocitat i els solenoides requereixen una continuïtat estable del senyal sota vibració | PCM-S-0718 (3P), PCM-S-0719 (4P) |
| ECU, bus CAN i mòduls de control | 8 pins, 12 pins | Connexions de múltiples-circuits per a l'arnès del motor, el control de la caixa de canvis i el cablejat del bus de comunicació | PCM-S-0721 (8P), PCM-S-0722 (12P) |
| Maquinària agrícola i de construcció | 2-12 pins (varia) | Reparació de camp, reacondicionament i equips estacionals on l'arnès original ha de romandre intacte | Gamma completa PCM-S{-0717 a PCM-S-0722 |
| Marina, tot{0}}carretera i industrial | 2 pins, 6 pins | Spray de sal, submersió, exposició UV - Sistema de connector segellat IP67 dissenyat per a instal·lació permanent a l'exterior | PCM-S-0717 (2P), PCM-S-0720 (6P) |
Llums de treball LED - El cas d'ús més comú
Els llums de treball LED, les barres de llum i els llums auxiliars representen més de la meitat de les comandes de cables d'extensió de Deutsch DT als nostres registres de producció. El motiu és senzill: els llums es munten als extrems físics de l'equip (barres de sostre, marcs de para-xocs, braços de la pluma) i l'arnès de fàbrica gairebé mai no arriba.
Una extensió de 2-pins (PCM-S{-0717) gestiona connexions d'alimentació simples de fins a 13 A - suficients per a la majoria de barres LED de menys de 150 W a 12 V. Per a sistemes d'il·luminació amb control d'atenuació, estroboscópica o temperatura de color, un cable de 4 pins (PCM-S) porta un cable d'alimentació de dues línies (PCM19S) més 07 línies.

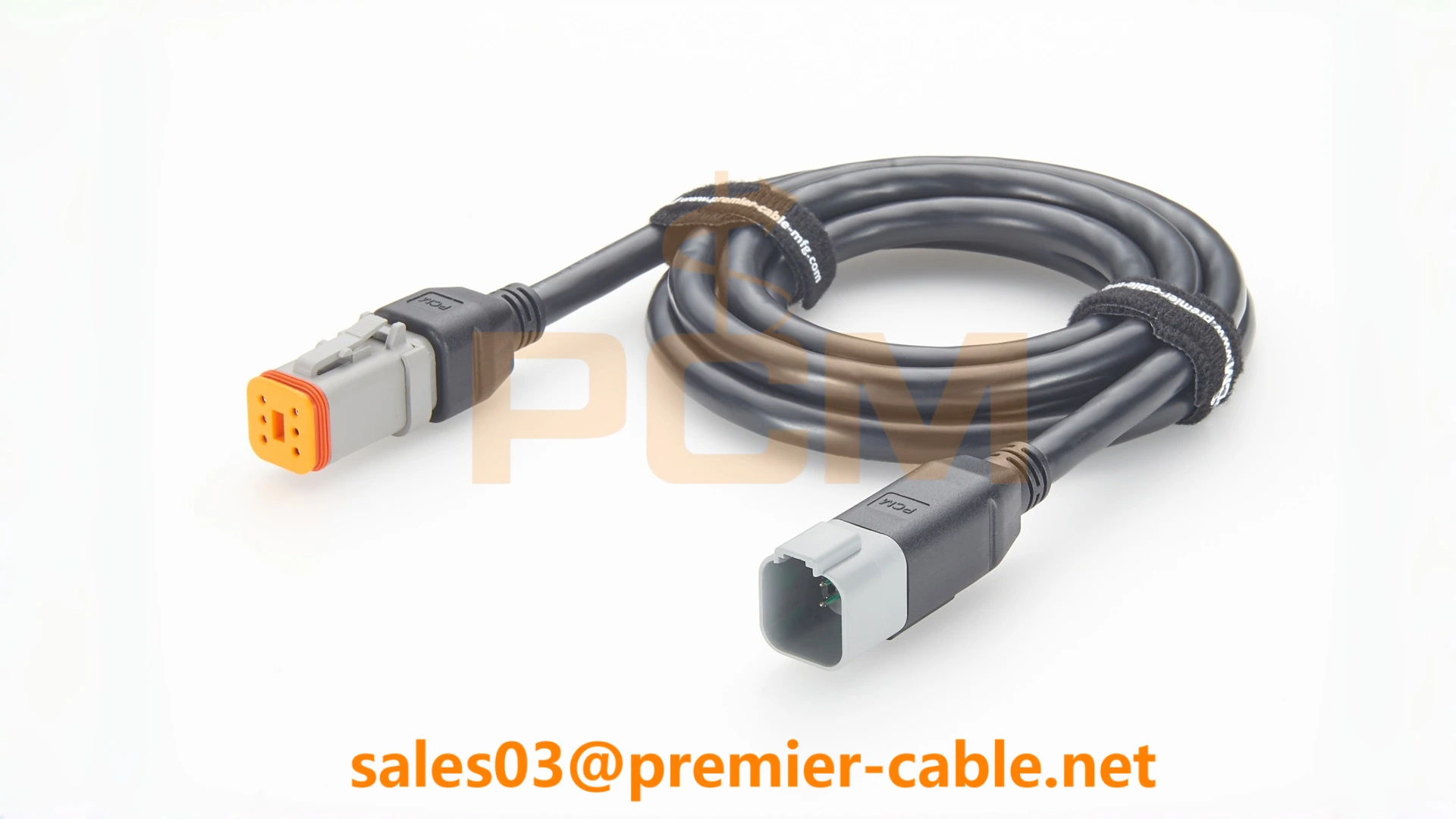

PCM-S-0720: cable d'extensió 6P - Automoció i nàutic
ECU i bus CAN - on el recompte de pins i el pinout són més importants
Les unitats de control del motor, els controladors de transmissió i els nodes CAN Bus utilitzen connectors DT de 8-pins i 12-pins. En aquestes aplicacions, la seqüència de cablejat (pinout) ha de coincidir exactament amb el disseny del sistema: un intercanvi d'un sol pin pot dirigir CAN-H a terra, danyant potencialment l'IC del transceptor.
Per a les extensions d'ECU de diversos -pins, recomanem que els compradors proporcionin el diagrama de pins específic o que facin referència al número de peça del connector OEM (p. ex., DT04-8P amb pins 1–2=CAN-H/L, 3–4=12V/GND, 5–8=entrades analògiques). La verificació de pinout personalitzada s'inclou al nostre procés de control de qualitat de producció.

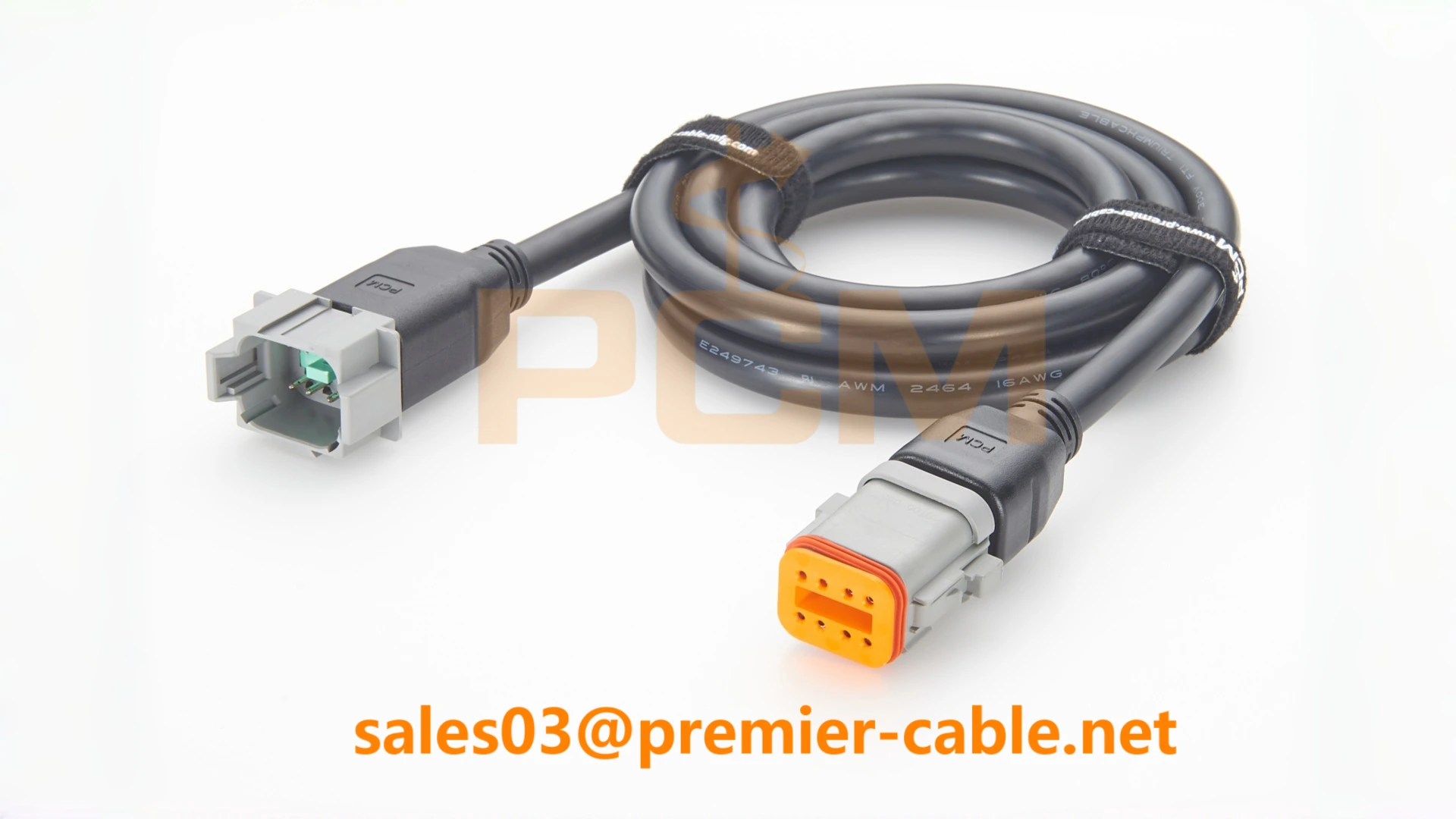

PCM-S-0721: cable d'extensió 8P - ECU i arnès del motor
Configuracions de cable d'extensió Deutsch DT disponibles
Premier Cable ofereix sis configuracions estàndard de cable d'extensió Deutsch DT que cobreixen tot l'interval de recompte de pins DT-. Tots utilitzen carcasses DT04/DT06 de TE Connectivity genuïns amb contactes de mida 16 enganxats de fàbrica-i segells de filferro de silicona.
| Número de part | Connector A | Connector B | Filferro | Longitud | Corrent (per pin) | Aplicacions típiques |
|---|---|---|---|---|---|---|
| PCM-S-0717 | DT04-2P | DT06-2S | 16 AWG | 1 m | 13 A | Llums LED, extensió de potència, senyal de baixa tensió{0} |
| PCM-S-0718 | DT04-3P | DT06-3S | 16 AWG | 1 m | 13 A | Sensors, actuadors, cablejat d'alimentació + senyal |
| PCM-S-0719 | DT04-4P | DT06-4S | 16 AWG | 1 m | 13 A | Llums de treball LED, sensors, dispositius de control |
| PCM-S-0720 | DT04-6P | DT06-6S | 16 AWG | 2 m | 13 A | Automoció, marítim, sistemes LED, industrial |
| PCM-S-0721 | DT04-8P | DT06-8S | 16 AWG | 2 m | 13 A | Arnès del motor, ECU, caixa de canvis, sistemes de sensors |
| PCM-S-0722 | DT04-12P | DT06-12S | 16 AWG | 2 m | 13 A | ECU, CAN Bus, maquinària agrícola, mòduls de control |
En la majoria de les situacions de compra, el nombre de pins necessari ja està determinat pel connector d'acoblament de l'equip o el diagrama de cablejat. Els factors clau que els compradors haurien de confirmar són: la configuració del connector, la longitud del cable, el calibre del cable, la seqüència de pinades i l'entorn operatiu.
Més enllà dels cables d'extensió estàndard, Premier Cable també ofereix configuracions de divisor i d'-adaptador en Y per a aplicacions que requereixen una distribució d'un-a-de senyal o d'energia mitjançant la interfície Deutsch DT:
PCM-S-0723: adaptador divisor d'un-a dos

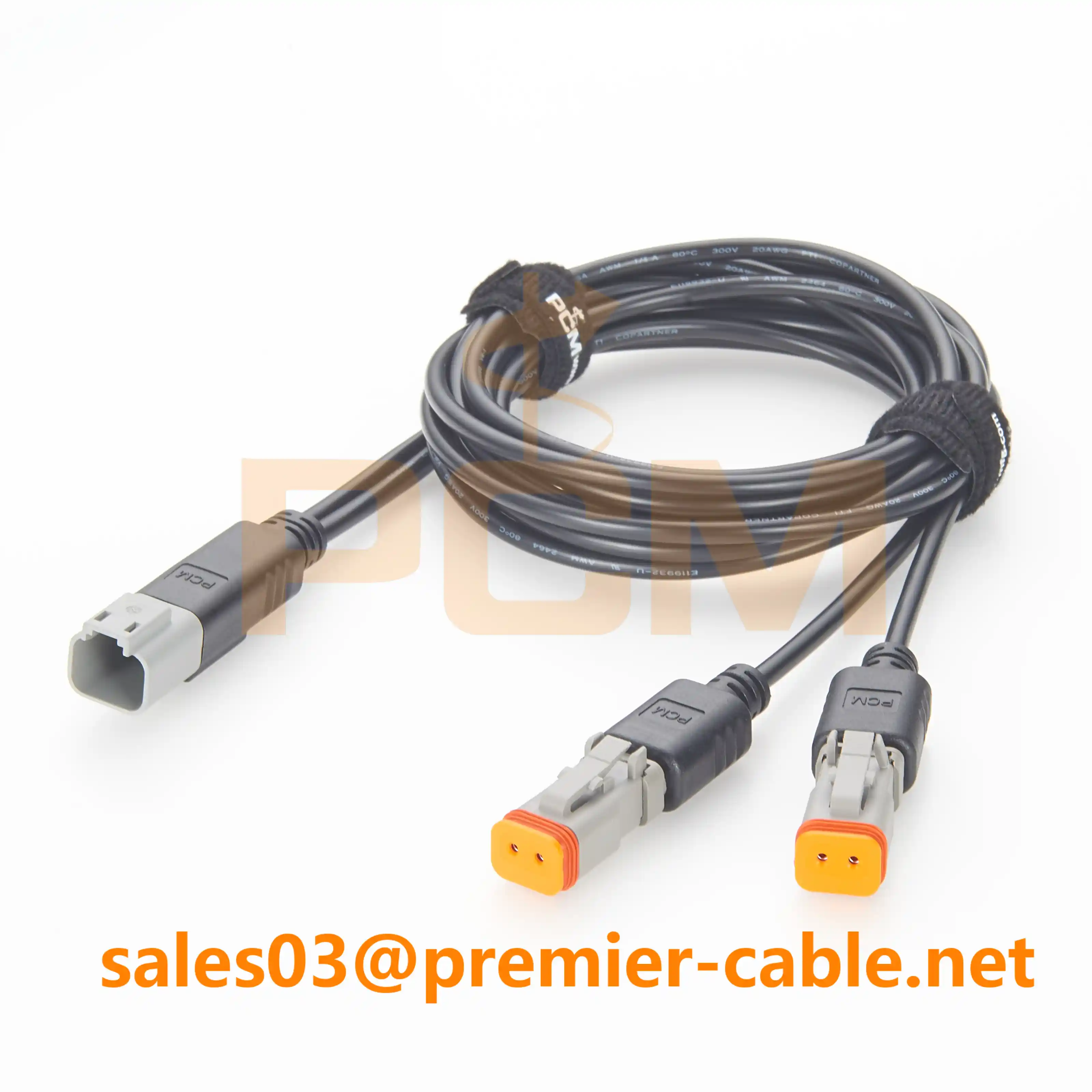

PCM-S-0724: divisor en Y d'un-a-dos amb cables
Cable d'extensió Deutsch DT vs tall, empalmament o re{0}}engastat
Quan s'ha d'allargar un arnès, l'alternativa a un cable d'endoll-i-è tallar el cable original i afegir longitud manualment. Aquesta comparació resumeix els-compromisos basats en les condicions d'instal·lació de camp.
| Element de comparació | Cable d'extensió Deutsch DT | Talla, empalma o torna a-engarçar |
|---|---|---|
| Temps d'instal·lació | < 60 seconds (plug in) | 8-15 minuts per connexió |
| Arnés original | S'ha conservat - cap modificació | Alterat permanentment |
| Integritat del segell IP67 | Segell-verificat de fàbrica | Depèn de la instal·lació del segell tècnic |
| Qualitat de crimpat | Màquina-enrotllada, tirada-provada (més o igual a 80 N) | La variable - depèn de l'eina i de l'habilitat |
| Resistència a la vibració | Bloqueig de falca + doble segell | L'empalmament a tope o la junta de soldadura poden fatigar-se |
| Resolució de problemes | Desconnecteu a la cruïlla, proveu cada costat | S'ha de traçar a través de l'empalmament |
| Impacte de la garantia | Arnès OEM sense tocar | Pot anul·lar la garantia de l'arnès |
| Repetibilitat (lot) | Cada cable idèntic | La qualitat varia d'unitat a unitat |
| Cost per connexió | Major cost del material, menor cost laboral | Menor cost de material, major cost laboral |
| Apte per | Manteniment de camp, retrofit, kits OEM, producció per lots | -Reparacions puntuals on no hi ha cap cable d'extensió disponible |
Per al manteniment de camp, la modificació de la maquinària, la instal·lació d'il·luminació LED, la producció de lots petits-a{-mitjans i qualsevol aplicació on la garantia de l'arnès o el manteniment futur sigui important, un cable d'extensió Deutsch DT pre-muntat és l'opció més pràctica. L'empalmament manual segueix sent acceptable només per a-reparacions d'emergència puntuals on no hi ha cap cable de recanvi disponible.
PCM-S-0725: 2P DT femella a AMP mascle
PCM-S-0726: 2P DT femella a AMP femella
Què haurien de confirmar els compradors abans de fer la comanda
Proporcionar especificacions completes durant la consulta escurça el termini de la cotització i evita la iteració de la mostra. Aquests són els set paràmetres que determinen si un cable estàndard funciona o es requereix un muntatge personalitzat.
1. Configuració del connector
Confirmeu el tipus d'habitatge exacte: DT04-2P a DT06-2S, DT04-4P a DT06-4S, DT04-8P a DT06-8S o DT04-12P a DT06-12S. Si el connector d'acoblament del vostre equip no és un Deutsch DT estàndard, és possible que sigui necessari un cable híbrid o adaptador.
2. Longitud del cable
Les longituds estàndard són 1 m i 2 m. Hi ha longituds personalitzades de 0,5 m a 10 m + disponibles. Per a longituds superiors a 5 m a 16 AWG, calculeu la caiguda de tensió: a 13 A sobre 5 m (circuit total de 10 m), la caiguda és d'aproximadament 0,65 V en un sistema de 12 V - dins de la tolerància per a la majoria d'aplicacions d'il·luminació i sensors, però comproveu si hi ha circuits d'ECU sensibles al corrent-.
3. Calibre de filferro
16 AWG és estàndard per al sistema de contactes de mida DT 16 (classificat de 13 A a 23 graus). Les opcions inclouen:
- 14 AWG:Major capacitat de corrent (fins a 18 A), cable més rígid, radi de curvatura més gran
- 18 AWG:Aplicacions-només de senyal, més flexibles i de menor cost
- 20 AWG:Només-sensors de corrent baixa (< 5 A), maximum flexibility
4. Pinout i seqüència de cablejat
Els cables estàndard utilitzen cablejat directe-(pin 1 a pin 1, pin 2 a pin 2, etc.). Si la vostra aplicació requereix un encreuament o una seqüència de cablejat personalitzada, proporcioneu una taula de pins o feu referència al diagrama de cablejat de l'equip.
5. Requisits ambientals
Els connectors estàndard Deutsch DT tenen una classificació IP67 quan s'acoblen. Per a aplicacions que requereixen immersió més enllà d'1 m o exposició prolongada al rentat, especifiqueu extrems de connector sobreemmotllats que proporcionin un segellat de nivell IP68/IP69K-a l'entrada del cable.
6. Construcció de cables
- Extrems del connector sobreemmotllats o muntats (-reparables en camp).
- PVC vs PUR vs TPE jaqueta (resistència UV, flexibilitat, resistència química)
- Teler ondulat, màniga trenada o protecció contra la calor-
- Etiquetatge de cables, codificació de colors o marques personalitzades
Preguntes freqüents
Quina és la classificació IP d'un cable d'extensió Deutsch DT?
El sistema de connectors Deutsch DT té una classificació IP67 quan està completament acoblat, el que significa que suporta la immersió temporal en aigua fins a 1 m de profunditat durant 30 minuts segons IEC 60529. Les versions sobreemmotllades poden assolir la classificació IP68/IP69K per a aplicacions d'immersió prolongada o de rentat a -alta pressió.
Puc utilitzar un cable d'extensió DT per al cablejat del bus CAN?
Els cables d'extensió Deutsch DT de . 8-pin i 12-pins (PCM-S{-0721, PCM{-S-0722) admeten connexions de bus CAN. Assegureu-vos que el pinout coincideixi exactament amb les vostres assignacions CAN-H, CAN-L, potència i terra. Proporcioneu el diagrama de pinout en fer la comanda per evitar errors de transposició.
Quin corrent màxim pot portar un cable DT de 16 AWG?
Cada contacte de mida 16 té una classificació de 13 A contínua a 23 graus d'ambient. A temperatures elevades (+105 graus), reduïu la velocitat a aproximadament 7-8 A. Per a aplicacions de corrent més alta, es pot especificar un cable de 14 AWG, tot i que la classificació de contacte segueix sent el factor limitant a 13 A per pin.
Com puc triar entre configuracions de 2 pins i 12 pins?
El nombre de pins ve determinat pel connector o el diagrama de cablejat del vostre equip existent. Els circuits d'alimentació LED senzills utilitzen 2 pins. Els sensors amb potència, senyal i terra utilitzen 3 pins. Els sistemes ECU i CAN Bus amb múltiples circuits utilitzen 8 o 12 pins. Coincideix amb el connector d'acoblament existent al teu equip.
Necessites un cable d'extensió Deutsch DT per al teu projecte?
- Cables d'extensió DT04/DT06 de 2 pins a 12 pins en estoc
- Segellat IP67, 16AWG,-enrotllat i provat-de fàbrica
- Longituds personalitzades, pinouts i opcions de sobreemmotllament disponibles
- IPC/WHMA-A-620 Classe 2 estàndard de mà d'obra
- Preus a granel per a OEM i programes de manteniment de flotes
Font Deutsch DT Cables d'extensió
Cable Premierfabrica conjunts de cables d'extensió Deutsch DT per a il·luminació LED, cablejat de sensors, connexions ECU, maquinària agrícola i aplicacions marines. Configuracions estàndard de 2 pins a 12 pins i conjunts personalitzats disponibles.
