Preguntes freqüents sobre el cable de bus CAN: el que realment importa als enginyers
S'expliquen les solucions de -Flex alta/cadena d'arrossegament/AMP 1745078-1
📋 Continguts
Part 1: conceptes bàsics i resolució de problemes
P1: Per què els sistemes CAN Bus solen fallar al cable en lloc del controlador?
És un descuit clàssic. A la maquinària de construcció, els AGV i la tecnologia AG, els apagats de comunicació poques vegades provenen d'errors de protocol. Els veritables culpables són:
- Flexió constant:Conduint a fractures microscòpiques en el conductor.
- Connectors solts:Com a resultat un contacte intermitent.
- EMI (interferència electromagnètica):Provoca la pèrdua de paquets.
La línia de fons:El vostre controlador és sòlid com una roca; la vostra "interconnexió" és l'enllaç feble. És per això que els enginyers dediquen tant de temps a solucionar problemes de "pèrdua de senyal intermitent".
P2: Puc utilitzar només un cable estàndard per a CAN Bus?
Resposta breu: pots, però més tard et costarà.
CAN Bus no és només "fer una connexió"; es tracta d'estabilitat i immunitat al soroll. Els requisits clau inclouen:
- Parells trenats (CAN_H / CAN_L):Imprescindible per a la cancel·lació del soroll.
- Impedància 120Ω:Crític per evitar la reflexió del senyal.
Riscos del cable estàndard:Sense una torsió adequada o una concordança d'impedància, obtindreu reflexos del senyal i un rendiment EMC deficient, la qual cosa condueix a errors "fantasma" gairebé impossibles de rastrejar.
P3: Per què el meu sistema CAN Bus "falla" i després es soluciona després d'un reinici?
Aquest és el maldecap definitiu d'enginyeria. Normalment, significa que el cable està en el seu "estat de fatiga crític". Els conductors interns s'esfilen-encara es toquen, però la qualitat del senyal és marginal. Encara no fallarà completament, però els abandonaments seran més freqüents fins que la màquina finalment es mantingui baixa.
Part 2: El canvi cap als cables híbrids
P4: Per què s'està produint el canvi cap als cables "híbrids" (senyal + potència)?
La tendència és clara, sobretot en hidràulica mòbil i robòtica.
- El camí vell:Cables separats per CAN i alimentació.
- El problema:Encaminament desordenat, més punts de fallada i costos laborals més elevats.
- L'avantatge híbrid:Un cable, un connector, la meitat de la petjada.
Un disseny típic-d'alt rendiment té aquest aspecte:
2 × 0,5 mm²:Senyal CAN dedicat
4 × 2,5 mm²:Font d'alimentació
Part 3: cadenes d'arrossegament, jaquetes-Flex i PUR
P5: Per què els cables estàndard moren tan ràpidament a les cadenes d'arrossegament?
Dues paraules: fatiga.Les cadenes d'arrossegament impliquen una flexió contínua, camins fixos i moviments d'alta{0}}freqüència. Els cables estàndard utilitzen fils de coure més gruixuts i jaquetes rígides que eventualment s'esquerden sota la tensió. Una vegada que la jaqueta va, els fils de coure segueixen, donant lloc a aquest temut contacte intermitent.
P6: La qualificació de "5 milions de cicle de flexió" realment importa?
Sí. A la indústria, generalment classifiquem la durabilitat en tres nivells:
| < 1 Million Cycles | Ús industrial estàndard |
| Cicles d'1M a 3M | Moviment moderat |
| Més de 5 milions de cicles | Dinàmica-alta (robòtica/AGV) |
Això no és només una flexió de màrqueting (juego de paraules). Una qualificació de cicle de 5 milions es correlaciona directament amb un temps d'inactivitat de la màquina més baix i intervals de manteniment ampliats.
P7: PUR vs. PVC: Per què pagar més per la jaqueta?
La jaqueta és efectivament l'armadura del cable. En una cadena d'arrossegament, la jaqueta determina el 50% de la vida útil del cable.
- PVC:Barat, però es trenca i s'esquerda quan s'exposa al petroli o a temperatures baixes.
- PUR (poliuretà):Molt resistent a l'abrasió-, resistent a l'oli- i molt més flexible.
Part 4: Connectors i actualització de cables OEM

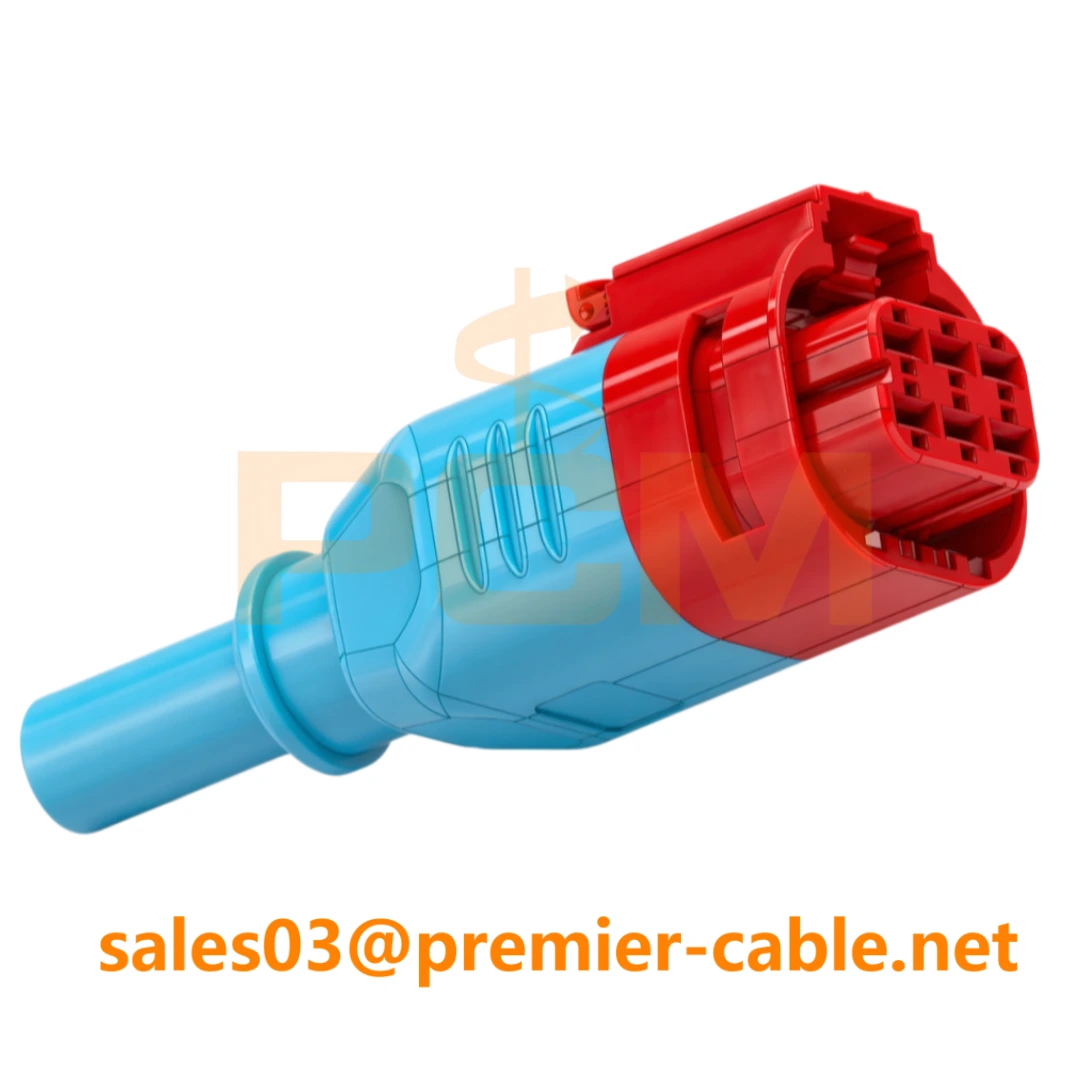

P8: Per què el connector AMP 1745078-1 és el connector del sector?
El TE Connectivity AMP 1745078-1 és una solució de "batalla-provada". S'adopta àmpliament perquè compleix els estàndards de qualitat-automòbils, gestiona amb facilitat entorns amb altes vibracions i ofereix un mecanisme de bloqueig segur. No és la part més barata de la llista de materials, però és la que no t'has de preocupar per fallar.
P9: Puc substituir un IFM E12834 per una solució personalitzada?
Sempre que el pinout, el connector (AMP 1745078-1) i les especificacions elèctriques coincideixin, sí. Els enginyers sovint canvien de cables OEM com l'E12834 a alternatives personalitzades d'alta flexibilitat perquè:
- Cost:Les marques OEM són excepcionalment altes.
- Disponibilitat:Eviteu terminis de lliurament llargs per a substitucions de "nom de marca".
- Personalització:La capacitat d'especificar longituds exactes o qualificacions de flexió (PUR) més altes per a una millor durabilitat.
P10: On és més necessari aquest cable flexible d'alt-?
Si la vostra configuració inclou algun dels següents, el cable "estàndard" simplement no el tallarà:
- Moviment:Arrossega cadenes o braços robòtics.
- Vibració:Maquinària de construcció o agrícola.
- Temps de funcionament alt:Magatzems automatitzats 24/7 (AGV/AMR).
P11: Quan és el moment d'actualitzar el cable?
Una bona regla general:Si heu substituït el mateix cable dues vegades a l'any, esteu utilitzant les especificacions incorrectes.
Actualitzeu si els vostres costos d'inactivitat són alts, el vostre entorn és gras o vibra, o el vostre sistema està creixent en complexitat.
👉 El cable d'alta-especificació és una pòlissa d'assegurança contra el tipus de fallada més molest de l'equip.
Font de cables CAN d'alta{0}}flexió personalitzats
Cable Premierfabrica cables de bus CAN OEM-equivalents i millorats, inclososPUR{0}}flexible alt, híbrid (senyal+potència), i muntatges que utilitzen genuïnaAMP 1745078-1connectors (alternatives ideals a IFM E12834). Deixeu de substituir els cables estàndard-contacteu amb nosaltres per obtenir una solució robusta.
