Conjunt de cable PCM-ZC{-0014 MATE-AX a Fakra, alternativa compatible amb connectors a la sèrie 2081393 de TE Connectivity
Premier Cable PCM-ZC{-0014 és un conjunt de cables de RF d'automòbil MATE{-AX a Fakra dissenyat com una alternativa compatible amb connectors a la sèrie TE Connectivity 2081393. Disponible en 0,5 m, 1 m, 2 m, 10 m i longituds personalitzades.
Meta Títol:Conjunt de cable PCM-ZC{-0014 MATE-AX a Fakra compatible amb la sèrie TE 2081393
Meta descripció:Premier Cable PCM-ZC{-0014 és un conjunt de cables de RF d'automòbil MATE{-AX a Fakra dissenyat com una alternativa compatible amb connectors a la sèrie TE Connectivity 2081393. Disponible en 0,5 m, 1 m, 2 m, 10 m i longituds personalitzades.
Continguts
Visió general del producte
Premier Cable PCM-ZC{-0014 és un conjunt de cables de RF d'automòbil dissenyat amb la mateixa configuració de connector MATE-AX a Fakra que els conjunts de cables de la sèrie TE Connectivity 2081393.
Aquest conjunt de cable inclou un connector Mini Fakra MATE-AX de 4-en-1 en un extrem i un connector femella Fakra estàndard a l'altre extrem. És adequat per a aplicacions de transmissió de senyal de RF d'automòbil on s'ha de connectar una interfície compacta multicanal MATE-AX als punts de connexió estàndard Fakra.
El PCM-ZC-0014 es pot utilitzar com a alternativa-compatible i compatible amb l'aplicació-per als clients que busquen un conjunt de cable MATE-AX a Fakra relacionat amb TE Connectivity 2081393-1, 2081393-2, 2081393-2, 2081394-13, 2081394-13 peces de referència 2081393-5 i 2081393-6.
A més de les longituds de cable estàndard, Premier Cable també admet la fabricació personalitzada, inclosa una versió ampliada de 10-metres per a l'encaminament de RF d'automòbil de llarga distància.

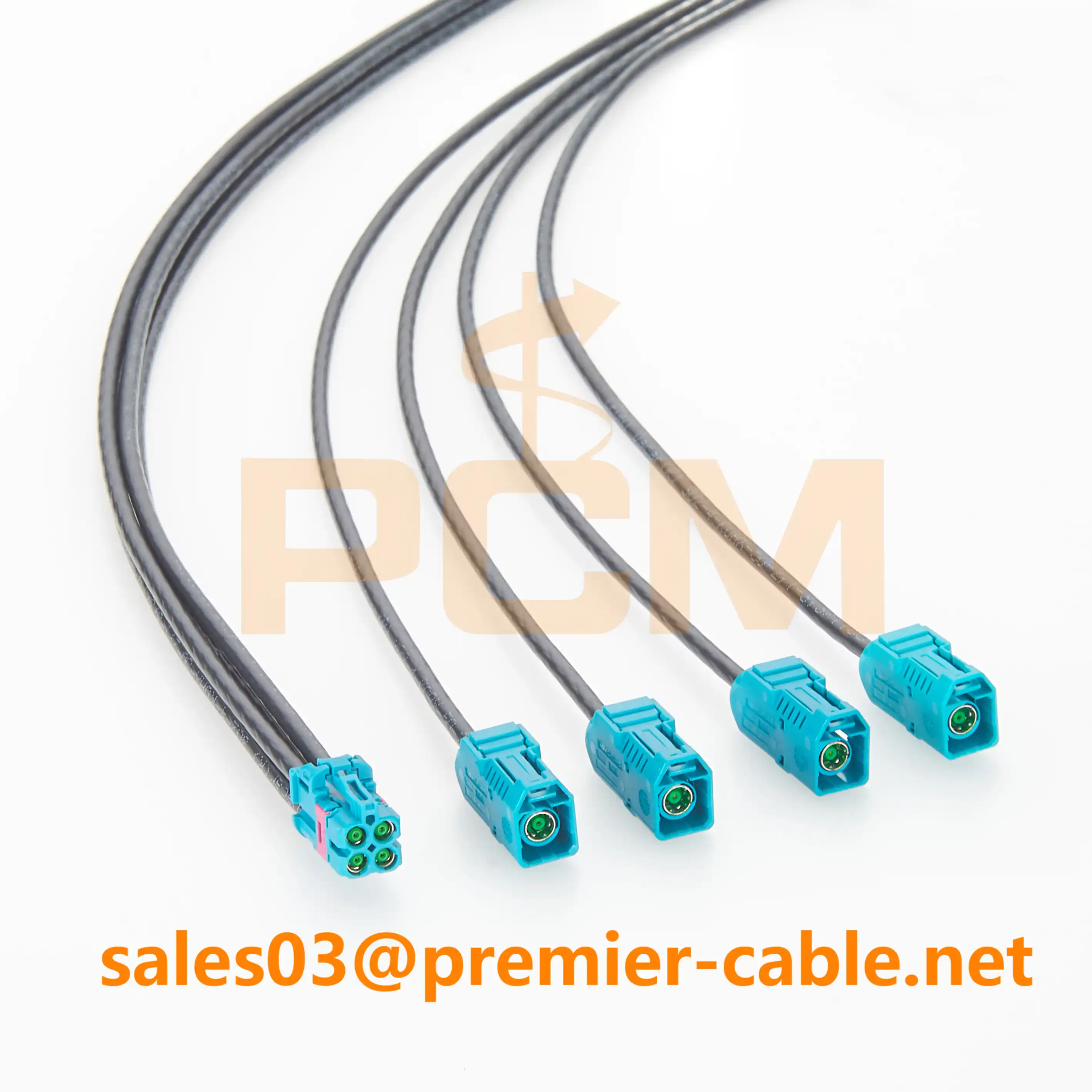

PCM-ZC-0014: conjunt de cable MATE-AX a Fakra

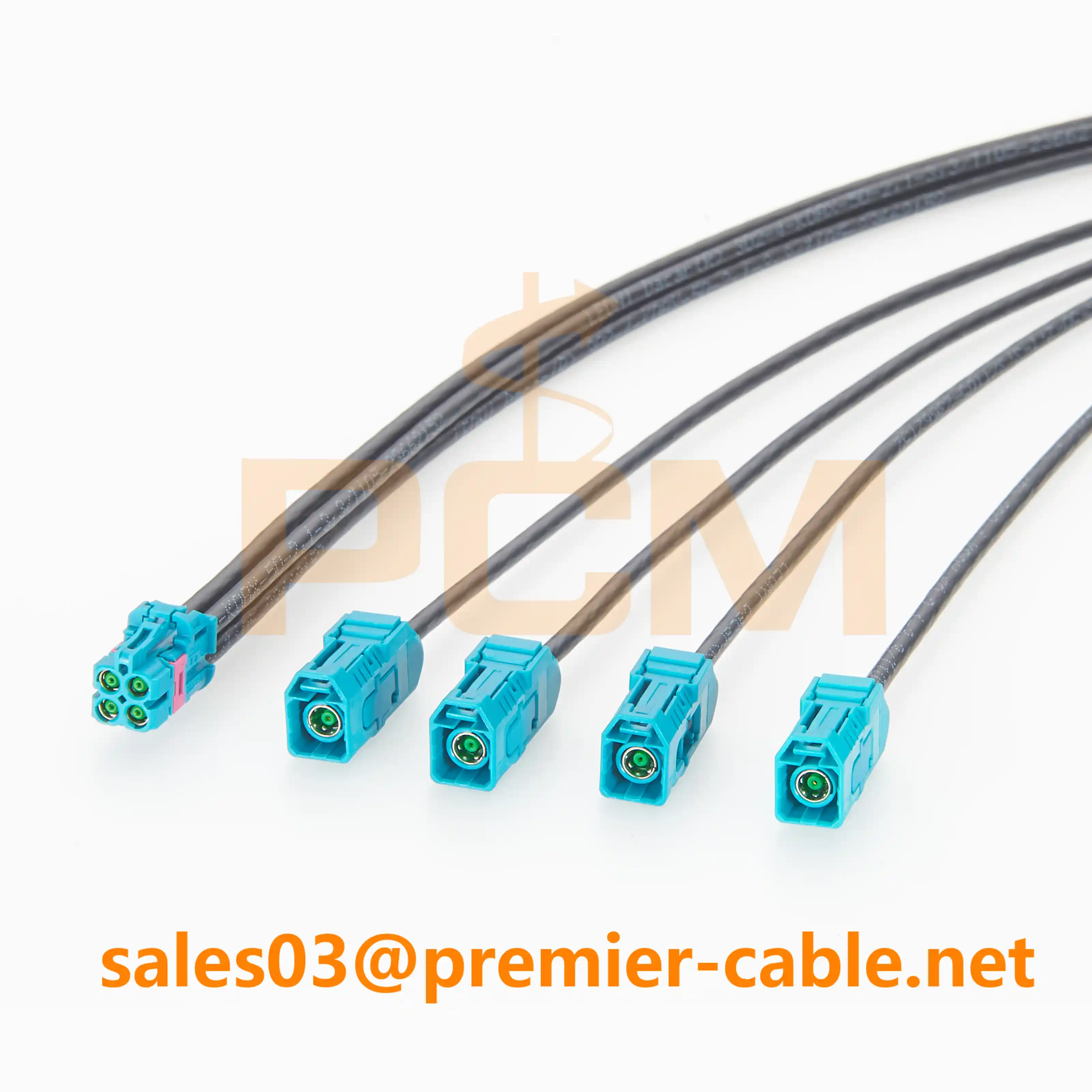

Vista del producte del conjunt de cables de RF d'automoció
Configuració del connector
| Posició del connector | Número de peça del connector | Descripció |
|---|---|---|
| Final A | 1-2298721-9 | Connector Mini Fakra MATE-AX 4-en-1 |
| Final B | 2-2326910-0 | Connector femella estàndard Fakra |
La configuració del connector es basa en una estructura de conjunt de cable MATE-AX a Fakra, la qual cosa el fa adequat per a sistemes de RF d'automòbil, mòduls d'antena, plataformes de sensors i aplicacions de transmissió de senyals d'alta-freqüència.

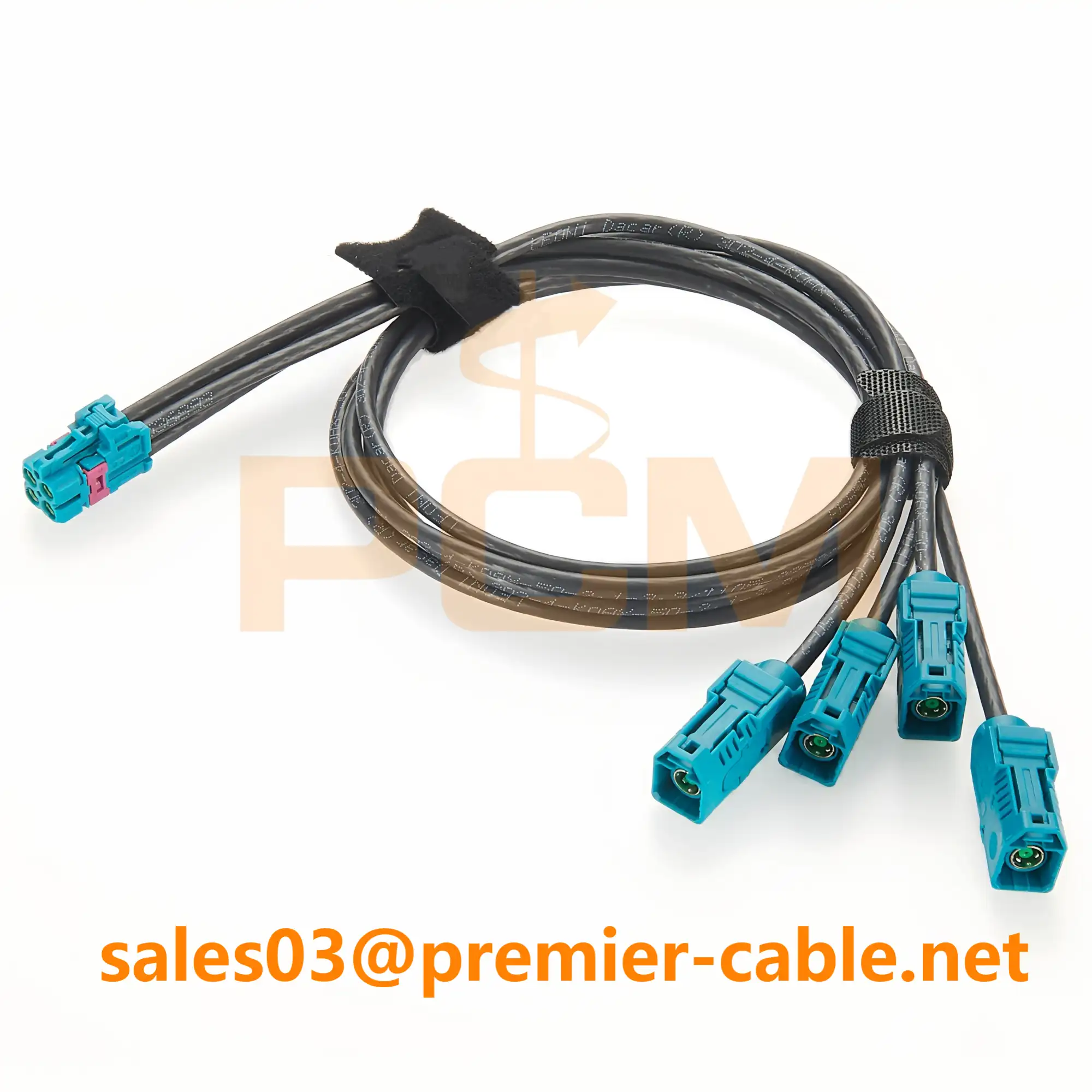

Extrem A: connector MATE-AX Mini Fakra 4-en-1

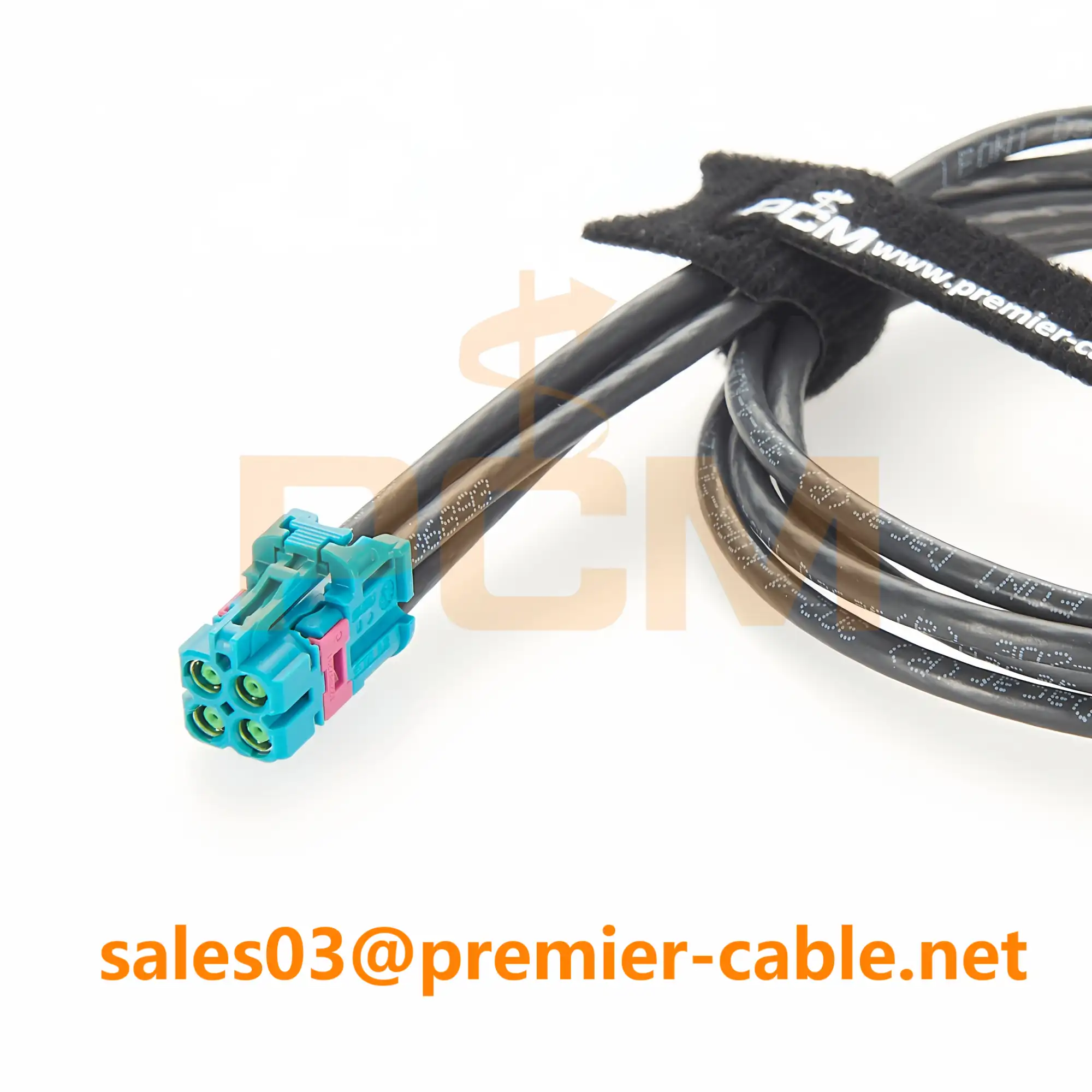

Extrem B: connector femella estàndard Fakra
Referència de la sèrie TE Connectivity 2081393
Els conjunts de cables MATE-AX a Fakra de la sèrie 2081393 de TE Connectivity es mostren principalment amb diferents longituds de cable. La direcció del connector i el concepte de muntatge del cable es mantenen dins de la mateixa configuració MATE-AX a Fakra.
| Número de peça de referència de TE Connectivity | Longitud de cable indicada | Configuració |
|---|---|---|
| 2081393-1 | 0.3 m | Conjunt de cable MATE-AX a Fakra |
| 2081393-2 | 600 mm | Conjunt de cable MATE-AX a Fakra |
| 2081393-3 | 1 m | Conjunt de cable MATE-AX a Fakra |
| 2081393-4 | 2000 mm | Conjunt de cable MATE-AX a Fakra |
| 2081393-5 | 3000 mm | Conjunt de cable MATE-AX a Fakra |
| 2081393-6 | 5000 mm | Conjunt de cable MATE-AX a Fakra |
Referència creuada de Premier Cable PCM-ZC-0014
| Número de peça del cable Premier | TE Connectivity Reference | Longitud del cable Premier | Nota d'enginyeria |
|---|---|---|---|
| PCM-ZC-0014-0,5M | Referència a TE 2081393-2 | 0.5 m | La mateixa configuració del connector MATE-AX a Fakra; Longitud més curta personalitzada en comparació amb la referència de 600 mm |
| PCM-ZC-0014-1M | Alternativa compatible a TE 2081393-3 | 1 m | La mateixa configuració del connector MATE-AX a Fakra |
| PCM-ZC-0014-2M | Alternativa compatible a TE 2081393-4 | 2 m | La mateixa configuració del connector MATE-AX a Fakra |
| PCM-ZC-0014-10M | Versió de llargada ampliada | 10 m | Solució personalitzada de llarga-distància més enllà de les longituds de referència de TE estàndard |
Posicionament d'enginyeria:PCM-ZC-0014 no es posiciona com a producte copiat ni com a substitut de TE original. Es posiciona com una solució de muntatge de cables de referència-alternativa compatible amb connectors i-referències creuades per als clients que necessiten un cable de RF d'automòbil MATE-AX a Fakra amb opcions de longitud flexibles.
Àmbit de compatibilitat
El PCM-ZC-0014 està dissenyat com una alternativa-compatible amb connectors i aplicacions-compatibles als conjunts de cables TE Connectivity de la sèrie 2081393 MATE-AX a Fakra.
La compatibilitat es basa en els punts següents:
- Configuració del connector MATE-AX a Fakra
- Interfície 4-en 1 Mini Fakra MATE-AX
- Interfície de connexió femenina estàndard Fakra
- Aplicació de muntatge de cables de RF d'automoció
- Instal·lació similar i concepte d'encaminament del senyal
- Suport de longitud de cable personalitzat per a diferents dissenys de vehicles
La validació final s'ha de confirmar segons els requisits elèctrics, mecànics, ambientals i del sistema-del client.
Longituds de cable disponibles
Premier Cable PCM-ZC-0014 està disponible en les següents longituds estàndard:
- 0,5 metres
- 1 metre
- 2 metres
- 10 metres
Les longituds de cable personalitzades estan disponibles a petició.
Per als projectes que requereixen la mateixa configuració del connector però una longitud de cable diferent, Premier Cable pot admetre la fabricació personalitzada de conjunts de cables MATE-AX a Fakra en funció dels dibuixos, mostres o requisits tècnics del client.
Solució de cable MATE-AX a Fakra ampliada de 10-metres
Un dels avantatges clau de Premier Cable PCM-ZC-0014 és la disponibilitat d'un cable estès de 10 metres de longitud.
En comparació amb les longituds de referència de la sèrie TE Connectivity 2081393 que s'enumeren habitualment, la versió de 10-metres ofereix una opció d'encaminament més llarga per a arquitectures de vehicles modernes i dissenys complexos de RF dins del vehicle.
El conjunt de cable MATE-AX a Fakra de 10-metres és adequat per a:
- Encaminament del sensor ADAS de llarga distància-
- Sistemes d'antena-muntats al sostre
- Mòduls d'antena d'aleta de tauró
- Plataformes de controladors de domini centralitzats
- Sistemes de comunicació de conducció autònoma
- Encaminament d'alta-freqüència de la columna vertebral d'automoció
- Arquitectures de vehicles que requereixen recorreguts de cable més llargs
Aquesta opció de longitud ampliada ajuda els clients a simplificar l'aprovisionament quan les longituds estàndard del catàleg no poden complir els requisits d'instal·lació del projecte.

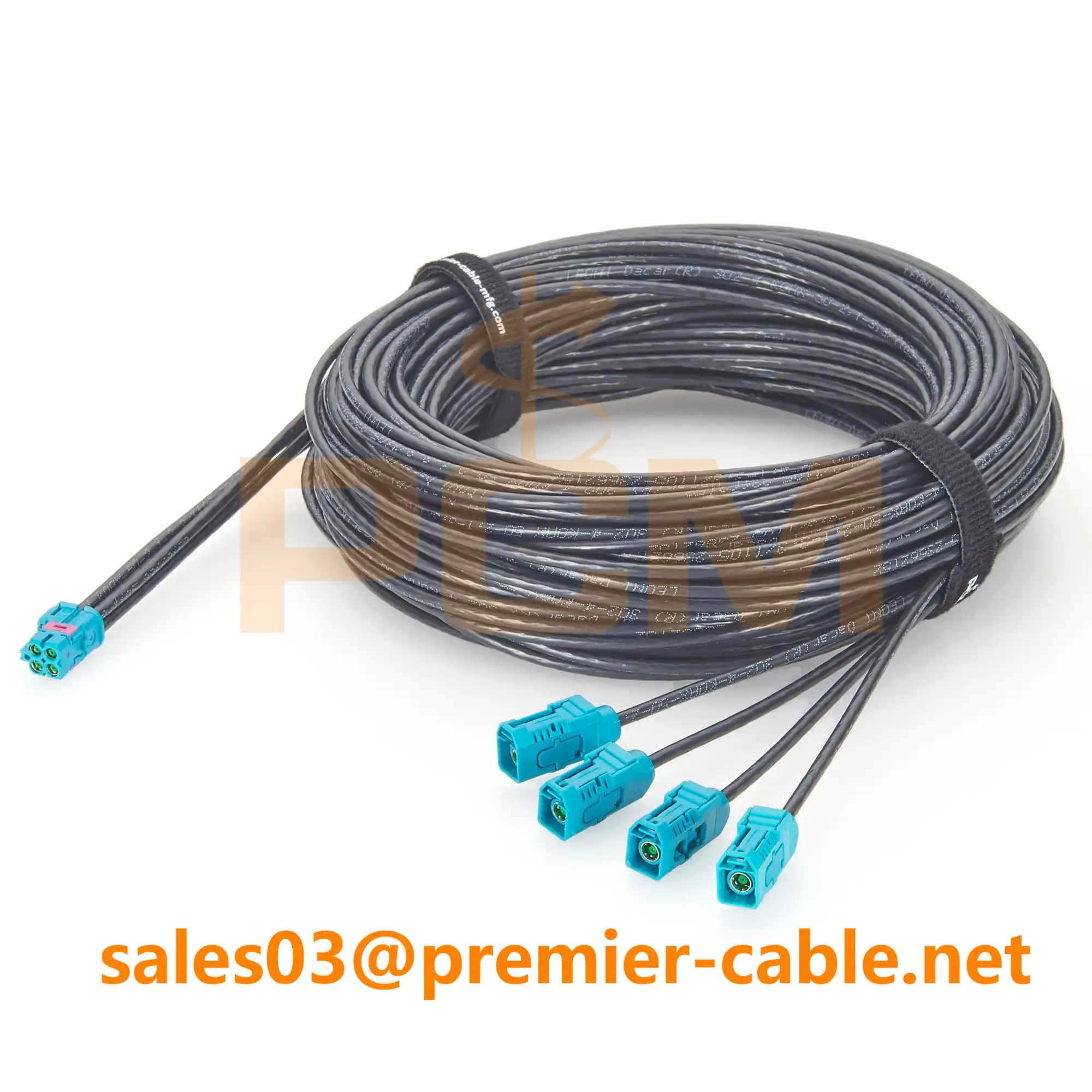

Cable estès de 10-metres MATE-AX a Fakra
Solució d'encaminament de RF per a automòbils de llarga distància-
Validació d'enginyeria i suport de proves
Per als projectes de muntatge de cables de RF d'automòbil, la compatibilitat dels connectors per si sola no sempre és suficient. També es pot requerir validació elèctrica i mecànica en funció de la plataforma final del vehicle i de l'entorn d'aplicació.
Premier Cable admet els requisits de validació-basats en projectes, com ara:
- Prova de continuïtat
- Inspecció visual
- Comprovació d'acoblament del connector
- Verificació de la longitud del cable
- Comprovació d'impedància, si escau
- Prova de pèrdua d'inserció, si escau
- Prova VSWR, si escau
- Debat sobre el rendiment de blindatge i RF basat en els requisits del projecte
Els elements de prova i els criteris d'acceptació es poden discutir segons les especificacions tècniques del client.
Característiques clau
- Alternativa compatible amb el connector-a la sèrie TE Connectivity 2081393
- Mini Fakra MATE-AX 4-en 1 a la configuració femella estàndard Fakra
- Utilitza el connector MATE-AX 1-2298721-9 i el connector Fakra 2-2326910-0
- Adequat per a la transmissió de senyal de RF d'automòbil
- Disponible en longituds de 0,5 m, 1 m, 2 m i 10 m
- Fabricació de longitud de cable personalitzada disponible
- Versió ampliada de 10-metres per a rutes de vehicles de llarga distància
- Adequat per a antenes d'automòbils, sensors, ADAS i aplicacions telemàtiques
- Suport de muntatge de cables OEM i ODM
- Suport d'enginyeria per a la selecció de connectors i cables
Aplicacions
Els conjunts de cable PCM-ZC{-0014 MATE{-AX a Fakra són adequats per a aplicacions de transmissió de senyal d'alta freqüència i RF d'automòbil, com ara:
- Sistemes de sensors ADAS
- Mòduls d'antena GNSS / GPS
- Unitats de control telemàtiques
- Sistemes d'antena d'aleta de tauró
- Mòduls de comunicació radar
- Plataformes de conducció autònoma
- Arquitectures centralitzades de computació de vehicles
- Alta-freqüència en-enrutament del senyal de RF del vehicle
- Antena d'automòbil i sistemes de comunicació
Per què triar Premier Cable PCM-ZC-0014?
Premier Cable PCM-ZC{-0014 ofereix una opció de subministrament flexible per als clients que busquen un conjunt de cable MATE-AX a Fakra compatible amb la configuració del connector de la sèrie TE Connectivity 2081393.
En comparació amb les longituds fixes del catàleg, Premier Cable admet longituds de cable tant estàndard com personalitzades, inclosa una versió ampliada de 10-metres per a aplicacions de RF d'automòbil de llarga distància.
Els clients poden triar Premier Cable PCM-ZC-0014 per a:
- Fonts alternatives per a aplicacions relacionades amb la sèrie TE 2081393
- Personalització flexible de la longitud del cable
- S'ha ampliat la solució MATE-AX a Fakra de 10-metres
- Suport d'enginyeria-basat en projectes
- Fabricació de conjunts de cables OEM / ODM
- Suport a la producció de mostres i-petits lots
- Personalització del conjunt de cables de RF en funció dels requisits del client
Informació de consulta
Si esteu buscant un conjunt de cable MATE-AX a Fakra compatible amb la sèrie TE 2081393, envieu-nos la informació següent per demanar pressupost:
- Longitud de cable requerida
- Orientació del connector
- Tipus de cable o especificació del cable
- Quantitat
- Entorn d'aplicació
- Requisits d'assaig elèctric
- Requisits mecànics o ambientals
- Número de peça TE de referència, si està disponible
Premier Cable admet solucions de muntatge de cables de RF d'automòbil MATE-AX a Fakra estàndard i personalitzades per a aplicacions ADAS, antena, telemàtica, GNSS, radar i conducció autònoma.
Avís de marca comercial:Els números de peça relacionats amb TE Connectivity, TE, MATE-AX i Fakra-són marques comercials o números de referència de referència dels seus respectius propietaris. Premier Cable PCM-ZC{-0014 és un conjunt de cable fabricat de manera independent dissenyat com a alternativa compatible amb connectors-per a finalitats de referència i referència creuada.
