Adaptadors de muntatge de panell USB i HDMI de dos ports-per espai-gabinets de control i panells HMI limitats
Els adaptadors de muntatge en panell de dos ports-combinen dues interfícies-USB-A, USB-C o HDMI-en un mòdul compacte. Un retall en lloc de dos. Menys mecanitzat, disseny més net, muntatge més ràpid. Aquesta guia cobreix les cinc combinacions habituals, com especificar-les i què s'ha de confirmar abans de fer la comanda.
- Els adaptadors de muntatge de panell de dos-ports combinen dues interfícies en un mòdul, i només requereixen un tall de panell en lloc de dos.
- Elimina l'espai lliure que normalment es necessita entre dos retalls de port únic-separats, recuperant l'àrea del panell utilitzable.
- Cinc combinacions habituals: USB dual-A, USB dual-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Adequat per a armaris de control, panells HMI, ordinadors industrials, quioscos i equips OEM amb àrea limitada del panell frontal.
- Per a la cotització, proporcioneu: combinació de ports, dimensions de tall del panell, gruix del panell, longitud del cable i versió USB/HDMI.
Definició:Un adaptador de muntatge de panell de port dual- és un mòdul únic que integra dues interfícies externes (USB, USB-C o HDMI) en una carcassa muntada en panel-, cosa que permet als enginyers proporcionar dos punts de connexió mitjançant una posició de tall en un armari de control o un panell d'equip.
📋 Continguts
El problema: l'espai del panell frontal està arreglat, les demandes d'interfície no
Els armaris de control i els panells HMI tenen una zona de panell frontal fixa. Un cop col·locats la pantalla, els polsadors, la parada d'emergència, els llums indicadors i les glàndules de cable, l'espai restant per als ports de servei externs sovint es limita a una petita franja o cantonada.
Mentrestant, els equips industrials moderns necessiten cada cop més múltiples interfícies externes a la mateixa àrea de servei. Un sistema HMI pot necessitar HDMI per a un monitor extern més USB per a un teclat durant la configuració. Un armari de control pot necessitar USB-A per a eines de manteniment heretades més USB-C per a ordinadors portàtils més nous. Un instrument de prova pot necessitar dos ports USB per al registre de dades i l'actualització simultània del microprogramari.
Quan cada interfície utilitza un adaptador d'un -port independent, el resultat són diversos retalls, diverses posicions de muntatge i una disposició del panell atapeïda. Per als equips produïts en lots, això també multiplica els costos de mecanitzat, muntatge i control de qualitat.
Col·lecció d'adaptadors de muntatge de panell USB i HDMI
Opcions de combinació de -ports duals
Gamma completa de productes per a armaris de control
Port-únic o port dual-: què canvia a la pràctica
L'estalvi d'espai no és només el tall en si. L'espai lliure mínim entre dos retalls adjacents-necessari per mantenir la rigidesa del panell-s'elimina completament amb un mòdul de dos-ports.
| Item | Dos adaptadors d'-port únic | Un adaptador de -port dual |
|---|---|---|
| Retalls de panells necessaris | 2 obertures separades | 1 obertura combinada |
| Àrea total del panell utilitzada | Més gran (inclou espai lliure entre-retalls) | Més petit (s'ha eliminat l'espai lliure) |
| Posicions dels cargols | 4 (2 per adaptador) | 2 |
| Cables interns | 2 cues separades | 1 o 2 cues d'un mòdul |
| Passos de muntatge | Muntar, alinear, arreglar × 2 | Muntar, alinear, arreglar × 1 |
| Aspecte del panell | Dues obertures separades | Una obertura integrada neta |

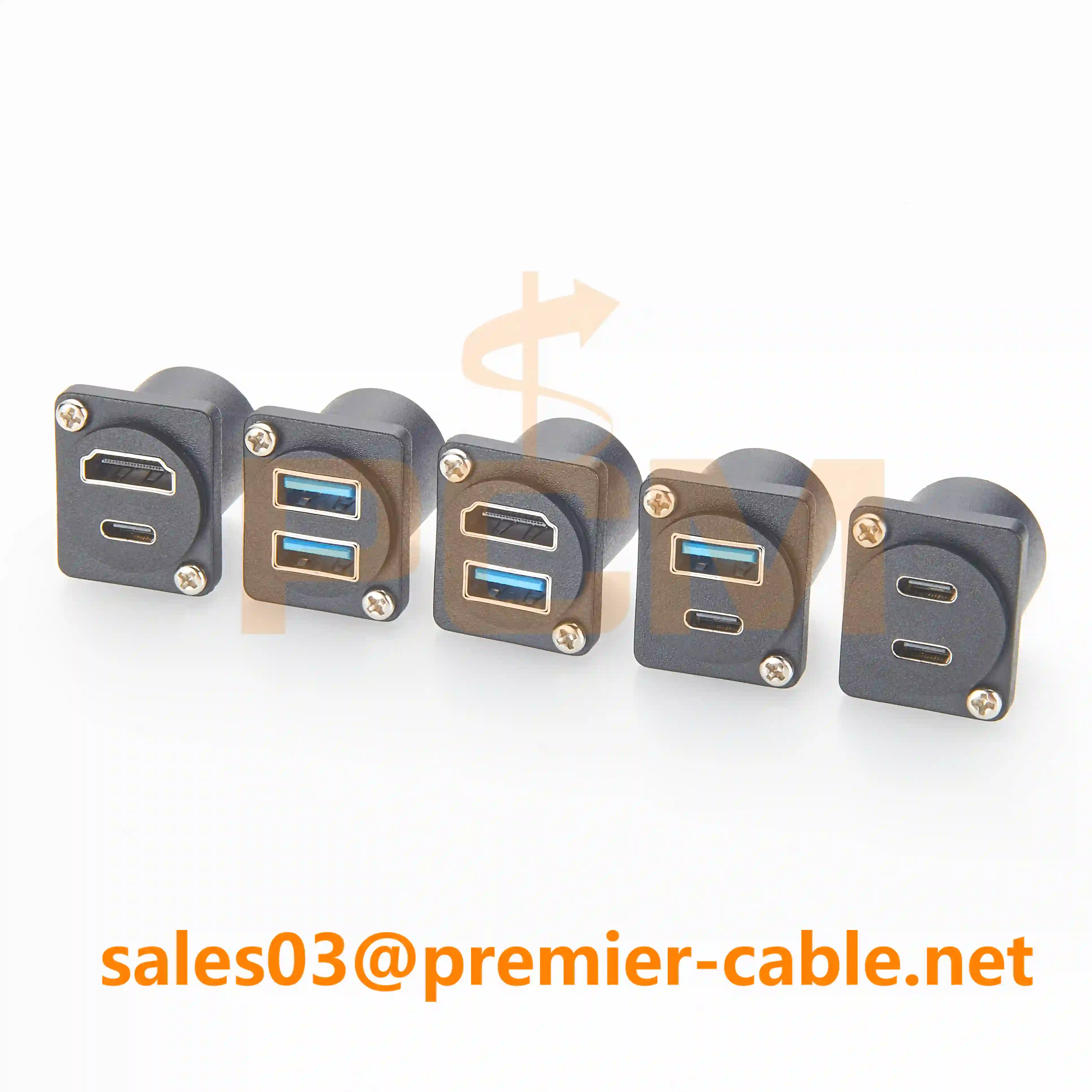

Cinc combinacions comunes de -port dual
USB dual-A
Dos ports USB-A en un mòdul de panell. Adequat per a equips que utilitzen perifèrics USB heretats: unitats USB, teclats, ratolins, escàners de codis de barres, portàtils de manteniment. Opcions de versió USB: USB 2.0 o USB 3.0. Per a la majoria de tasques de manteniment industrial (càrrega de firmware, descàrrega de registre), USB 2.0 és suficient. Es prefereix USB 3.0 quan es transfereixen fitxers de dades grans amb regularitat.
USB dual-C
Dos ports USB-C en un mòdul. Adequat per a dissenys d'equips més nous que utilitzen el tipus-C per a la transferència de dades, la càrrega o ambdues coses.
⚠️ Important:USB-C és un factor de forma de connector, no un protocol únic. Abans de fer la comanda, confirmeu si cada port només ha d'admetre dades, dades + càrrega o dades + vídeo (mode Alt). No tots els adaptadors de panell USB-C admeten totes les funcions.
Adaptador de muntatge de panell USB dual-A
Adaptador de muntatge de panell USB-C dual
Adaptador de muntatge de panell USB-A + USB-C
USB-A + USB-C
Un USB-A i un USB-C en un mòdul. Una combinació pràctica de-període de transició per a equips que han de servir tant dispositius USB-A heretats com dispositius tipus-C més nous. Aquesta és actualment la sol·licitud més habitual dels fabricants d'equips OEM perquè cobreix tant les eines de manteniment existents com els ordinadors portàtils més nous sense que els usuaris portin adaptadors.

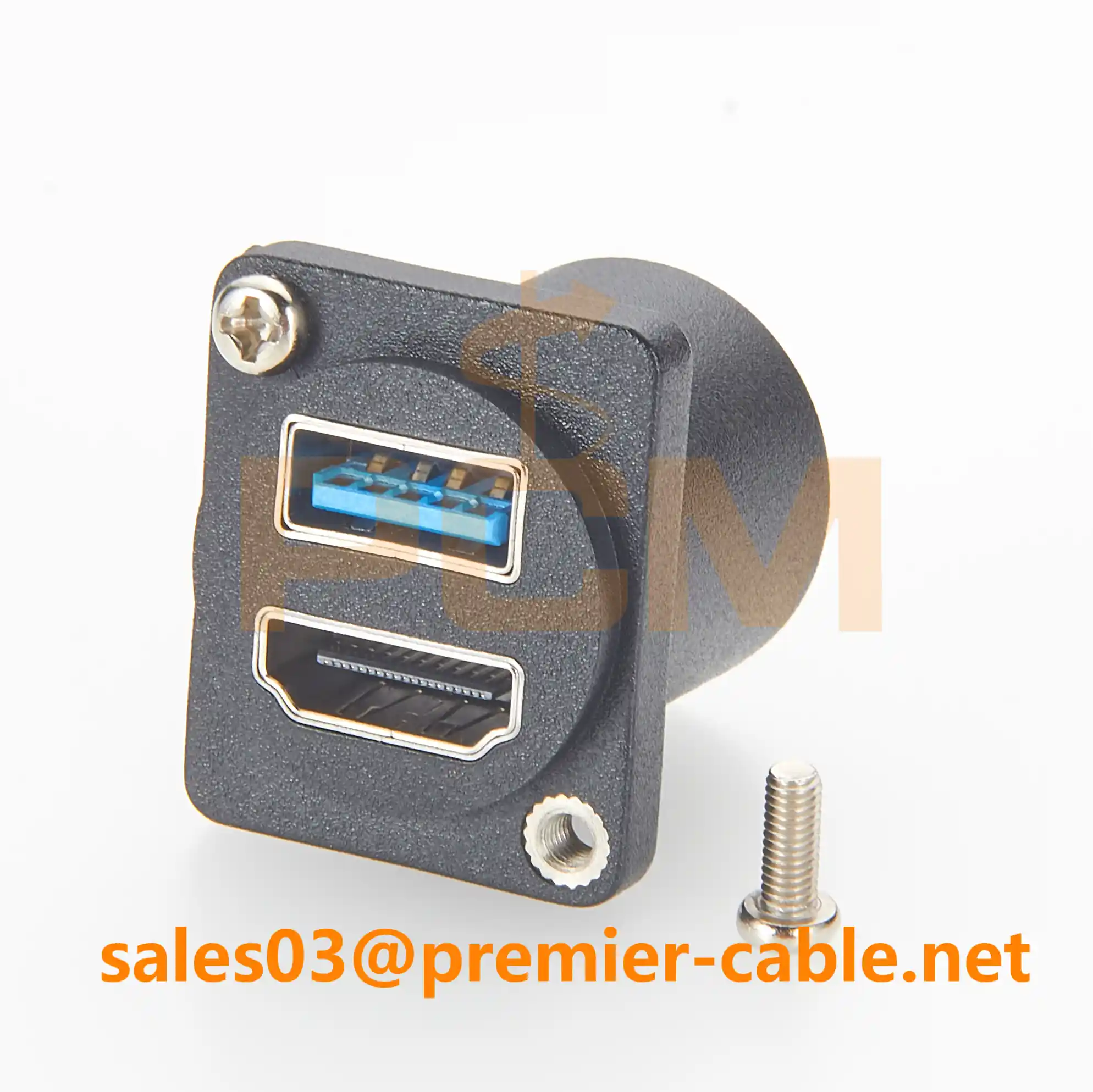

HDMI + USB-A
Un HDMI i un USB-A en un mòdul. Apte per a panells HMI, ordinadors encastats i sistemes de control que necessiten sortida de visualització + accés perifèric des del panell frontal. Quan especifiqueu, confirmeu la versió HDMI (1.4 per a 1080p, 2.0 per a 4K a 60 Hz) i si cal un cable actiu per a cables posteriors més llargs.
HDMI + USB-C
Un HDMI i un USB-C en un mòdul. Adequat per a sistemes compactes més nous on l'operador necessita tant una pantalla externa com dades de tipus-C o accés de càrrega des d'una àrea del panell de servei.
HDMI + USB-Un adaptador de muntatge en panell
Adaptador de muntatge de panell HDMI + USB-C
Especificacions mecàniques per confirmar abans de fer la comanda
Els adaptadors de -port dual requereixen una comprovació de dimensions més acurada que les versions de-port únic perquè el tall del panell és més gran i l'espai lliure posterior és més important.
Cal-confirmar els elements
- Combinació de ports.Quines dues interfícies són necessàries?
- Mides de tall del panell.La mida rectangular de l'obertura al panell metàl·lic.
- Interval de gruix del panell.Confirmeu si l'adaptador admet el gruix real de la carcassa; els panells més gruixuts poden requerir variants de fil-estès.
- Longitud i direcció del cable posterior.Quant d'espai hi ha darrere del panell? El cable ha de sortir recte, a 90 graus o amb un angle específic?
- Versió USB / HDMI.Això determina el cablejat intern i les especificacions del connector.
Bé-per-confirmar elements (per a projectes personalitzats)
| Paràmetre | Què especificar |
|---|---|
| Espaiat entre els forats dels cargols | Distància-a-centre |
| Dimensions de la brida davantera | Àrea visible general a la part frontal del panell |
| Material de l'habitatge | Aliatge de zinc, alumini o plàstic |
| Requisit de blindatge | Blindatge metàl·lic complet per a entorns-sensibles a EMC |
| Classificació IP | estàndard IP20; IP65/IP67 per exposició a pols o esquitxades |
| Gènere del connector posterior | Passatge-femella a-femella-o cua de cable |
📩 Consell per a projectes OEM
La manera més ràpida de confirmar l'ajust és proporcionar un dibuix de panell amb dimensions d'espai interior. D'aquesta manera, s'eliminen les toleràncies de tall i l'anada--anada i l'encaminament posterior dels cables.
Preguntes freqüents
Els dos ports d'un adaptador de dos-ports poden tenir longituds de cable diferents?
Sí. Les versions personalitzades poden tenir diferents longituds de cable posterior per a cada port. Això és comú quan els dos punts de connexió interns es troben a diferents distàncies darrere del panell.
Quin gruix de panell admeten normalment els adaptadors de -port dual?
La majoria de les versions estàndard admeten panells industrials i gruixos de tancaments comuns. Per a tancaments més gruixuts, hi ha disponibles variants de muntatge-estès o de pinça-. Confirmeu amb el proveïdor si el gruix del panell està fora del rang estàndard.
Hi ha adaptadors de -port dual disponibles en versions amb classificació IP65?
Les versions estàndard solen ser IP20 (interior, sense esquitxades). Les versions IP65/IP67 amb juntes i taps segellats estan disponibles per a entorns-de rentat o exteriors, però s'han d'especificar en l'etapa de cotització.
L'USB-C d'un adaptador de panell admet la càrrega i el vídeo?
No necessàriament. USB-C és un factor de forma del connector. Si un adaptador de panell específic només admet dades, dades + càrrega o dades + vídeo (mode Alt) depèn del cablejat intern. Confirmeu sempre la funció necessària abans de fer la comanda.
Què passa amb la qualitat del senyal HDMI als cables posteriors més llargs?
Per a HDMI a resolucions més altes, els cables passius tenen un límit de longitud pràctic més enllà del qual el senyal pot degradar-se. Si el cable posterior és llarg, confirmeu amb el proveïdor si cal un cable actiu o un condicionador de senyal.
Necessites un adaptador de muntatge de panell de port dual-personalitzat?
Envia'ns el teucombinació de ports, mida de tall del panell, gruix del panell, longitud del cable posterior i versió USB/HDMI. Confirmarem l'adequació i tornarem un dibuix.
- Combinacions estàndard (dual USB-A, dual USB{-C, USB-A + USB-C, HDMI + USB{-A, HDMI + USB-C) disponibles.
- Longitud de cable personalitzada, material de carcassa i disseny de ports disponibles per a projectes OEM.
- No esteu segur de quina combinació s'adapta? Descriu la disposició del teu panell i et recomanarem.
Adaptadors de muntatge de panell USB i HDMI de doble port-font
Cable Premierfabrica adaptadors de muntatge de panell USB-dual-port-A, USB-C i HDMI per a armaris de control, panells HMI, ordinadors industrials, quioscos i equips OEM. Configuracions estàndard i personalitzades disponibles. Poseu-vos en contacte amb el nostre equip d'enginyeria per obtenir suport en especificacions o pressupostos.
Autor:Primer equip d'enginyeria de cables
Última actualització:maig de 2026
