H-MTD+6 MQS Guia de compra de muntatge de cable Ethernet per a automòbils per a projectes d'ECU, ADAS i sensors
Una guia pràctica per triar els conjunts de cables Rosenberger H-MTD{+6 MQS per a projectes d'Ethernet d'automòbils, ECU, controlador de domini, LiDAR, càmera i sensors ADAS, inclosos PCM-ZC{-0132, PCM{-ZC{-0133,-ZC{-0133, PCM{10}2}1, PCM{1}2}M PCM-ZC-0141, PCM-ZC-0139 i PCM-ZC-0140.
- No tracteu tots els conjunts de cable H-MTD{+6 MQS com el mateix producte.
- Alguns contactes MQS estan connectats per alimentar o senyal, alguns són oberts-i alguns estan reservats sense connexió.
- El PCM-ZC-0132 i el PCM-ZC{-0133 són millors per a la integració de cable obert de l'ECU o de la placa controladora.
- PCM-ZC-0134 i PCM-ZC{-0141 són millors per als dissenys de cables integrats d'alimentació i dades.
- El PCM-ZC-0139 i el PCM-ZC-0140 utilitzen contactes MQS reservats i no s'han de descriure com a cables Powerpin amb cable.
Definició del comprador:Un conjunt de cable H-MTD{+6 MQS combina una interfície de dades d'alta velocitat-H-MTD de Rosenberger amb contactes MQS de 6 pins addicionals. Abans de fer la comanda, els compradors haurien de confirmar si els contactes MQS estan connectats, oberts-, utilitzats per a l'alimentació/dades o només reservats per a dissenys futurs.
Continguts
Comenceu amb l'escenari de compra, no només pel nom del connector
Quan els compradors cerquen conjunts de cable Ethernet per a automòbils H-MTD{+6 MQS, el nom del connector per si sol no és suficient. Dos cables poden utilitzar connectors H-MTD+6, però un pot tenir cables MQS-de cable obert, un altre pot integrar energia i dades i un altre només pot reservar contactes MQS sense cablejat intern.
Per a la compra, el punt més important és confirmar com s'utilitzen els contactes MQS 6 Pin. Un connector MQS reservat i un cable MQS Powerpin amb cable poden semblar similars, però no són intercanviables en un disseny d'arnès real.
Nota del comprador:Abans de sol·licitar un pressupost, confirmeu el gènere del connector, l'estat del cablejat MQS, l'assignació de pins, la longitud del cable i si el cable només és necessari per a l'alimentació, el senyal, les dades d'alta-velocitat o la reserva mecànica.
Taula de selecció ràpida
Utilitzeu aquesta taula com a primer filtre abans de comprovar els dibuixos, les assignacions de pins i els requisits dels-connectors laterals del vehicle.
| Model | Recomanat quan ho necessiteu | Estat MQS |
|---|---|---|
| PCM-ZC-0132 | H-MTD+6 a H-MTD femella més cable obert de 6 pins | Fil obert |
| PCM-ZC-0133 | H-MTD+6 a H-MTD mascle més cable obert de 6 pins | Fil obert |
| PCM-ZC-0134 | Port dual H-MTD amb cablejat de dades/alimentació MQS a H-MTD femella | Amb cable |
| PCM-ZC-0141 | Port dual H-MTD amb cablejat de dades/alimentació MQS a H-MTD mascle | Amb cable |
| PCM-ZC-0139 | Dual Port H-MTD a Dual Port H-MTD, només MQS reservat | Reservat/no cablejat |
| PCM-ZC-0140 | Port dual H-MTD a dos connectors femella H{-MTD, només MQS reservat | Reservat/no cablejat |
H-MTD+6 Tipus de cable MQS explicats per als compradors
Per als equips de compres, la manera més útil de comparar els conjunts de cables H-MTD+6 MQS és classificar-los per funció de cablejat en lloc de només pel nom del connector. La mateixa aparença H-MTD+6 pot representar diferents dissenys de cablejat intern.
Tipus de cable obert
El millor per a projectes d'enginyeria on els cables MQS de 6 pins s'han de connectar a un PCB, ECU, mòdul d'alimentació o controlador personalitzat. Els compradors han de confirmar el pinout i el color del cable abans de la producció.
Tipus d'alimentació/dades integrats
El millor quan un conjunt de cables ha de transportar dades H-MTD d'alta -velocitat juntament amb cables d'alimentació auxiliar o de senyal. Això s'utilitza habitualment en la integració de sensors, càmeres, LiDAR i ECU.
Tipus MQS reservat
Millor quan la interfície del connector mecànic requereix posicions de contacte MQS, però el disseny actual no necessita cablejat d'alimentació o senyal a través d'aquests contactes.
Tres escenaris de compra comuns
1. Obre el cable per a la ECU o la placa controladora
Trieu PCM-ZC-0132 o PCM-ZC{-0133 quan el projecte necessiti cables oberts de 6 pins per a una integració personalitzada d'alimentació, senyal o nivell de placa.
2. Alimentació i dades en un sol cable
Trieu PCM-ZC-0134 o PCM-ZC{-0141 quan els contactes MQS estiguin realment connectats per a la integració d'alimentació/dades amb la transmissió d'alta velocitat H-MTD.
3. MQS reservat per al disseny futur
Trieu PCM-ZC-0139 o PCM-ZC-0140 quan la secció MQS es requereixi mecànicament, però ara no cal cap cablejat d'alimentació o senyal.
Opcions de muntatge de cable H-MTD+6 MQS
Conjunts de cables Powerpin de cable obert: PCM-ZC-0132 i PCM-ZC-0133
Aquests dos models són adequats quan el comprador necessita una interfície H-MTD{+6 a un costat i un connector H-MTD separat més un cable obert de 6 pins a l'altre costat. La principal diferència de compra és el gènere del connector: PCM-ZC-0132 utilitza una sortida femenina H{-MTD, mentre que PCM-ZC-0133 utilitza una sortida masculina H-MTD.
Per a les versions-de cable obert, els compradors haurien de proporcionar una assignació clara del pin abans de la producció. En els dissenys enumerats, els cables d'alimentació i senyal poden utilitzar diferents calibres de cable, com ara 20 AWG per a potència i 22 AWG per a senyal o dades en funció dels requisits del client.
PCM-ZC-0132
H-MTD+6 femella a H-MTD femella més cable obert de 6 pins.
PCM-ZC-0133
H-MTD+6 femella a H-MTD mascle més cable obert de 6 pins.
Conjunts de cables integrats d'alimentació i dades: PCM-ZC-0134 i PCM-ZC-0141
Aquests models són més adequats quan es requereixen contactes MQS per a la integració real de la potència i el senyal. L'estructura del cable utilitza conductors de 20AWG per a l'alimentació i conductors de 22AWG per a dades o senyal segons el disseny del cablejat del projecte.
Utilitzeu aquest grup quan el comprador vulgui un conjunt de cable compacte tant per a la transmissió de dades H-MTD d'alta -velocitat com per al cablejat auxiliar. Això pot reduir l'encaminament d'arnès separat en projectes d'integració ADAS, LiDAR, càmeres, ECU i sensors.
PCM-ZC-0134
Port dual H-MTD{+6 a H-MTD femella amb contactes MQS per cable.
PCM-ZC-0141
Port dual H-MTD{+6 a H-MTD mascle amb contactes MQS per cable.
Port dual H-MTD amb contactes MQS reservats: PCM-ZC-0139 i PCM-ZC-0140
Aquests models inclouen posicions de contacte MQS de 6 pins, però els contactes MQS estan reservats i sense cablejar. S'han de seleccionar quan el comprador necessita la interfície mecànica o l'espai d'expansió futur, no quan es requereixi un cablejat d'alimentació o senyal immediata.
Aquesta distinció és important per a la precisió de la compra. Si el projecte requereix un subministrament d'energia real mitjançant contactes MQS, trieu un disseny integrat d'alimentació/dades per cable en lloc d'un disseny MQS reservat.
PCM-ZC-0139
Dual Port H-MTD a Dual Port H-MTD, MQS reservat i sense cable.
PCM-ZC-0140
Port dual H-MTD a dos connectors femella H{-MTD, MQS reservat i sense cablejar.
Notes de compra de model-per-model
PCM-ZC-0132
Trieu aquest model quan el projecte necessiti H-MTD+6 a un costat, H-MTD sortida femella a l'altre costat i cable obert de 6 pins per a una integració personalitzada.
PCM-ZC-0133
Trieu aquest model quan el projecte requereixi una sortida masculina H-MTD en comptes d'una sortida femenina, mantenint el disseny de cable obert-de 6 pins.

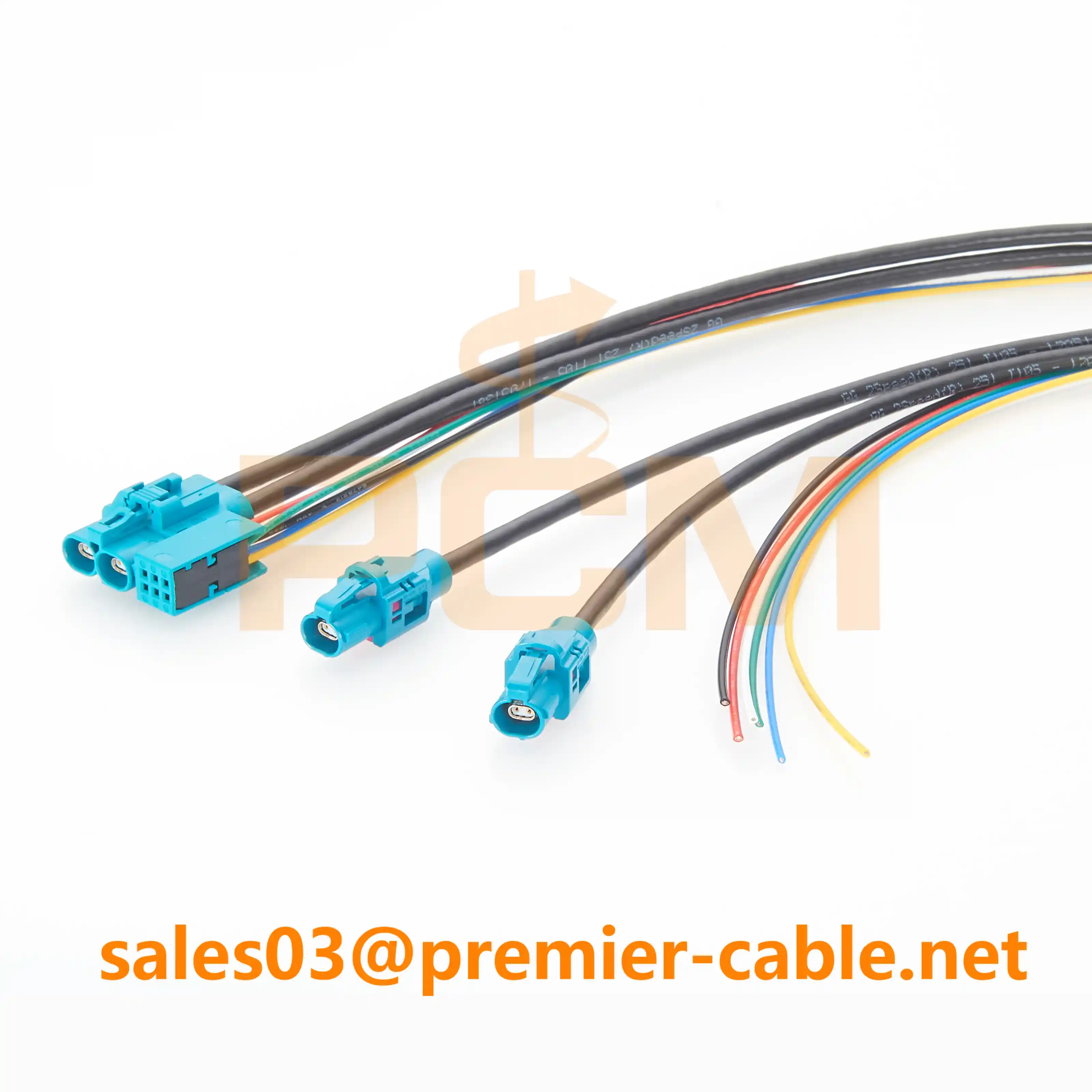

PCM-ZC-0134
Trieu aquest model quan calgui un connector H-MTD de doble port amb contactes MQS amb cable i el costat H-MTD oposat ha de ser femella.
PCM-ZC-0141
Trieu aquest model quan el projecte necessiti un port dual H-MTD amb contactes MQS cablejats i una sortida d'endoll masculí H{-MTD.
PCM-ZC-0139
Trieu aquest model quan els dos costats necessiten connectors H-MTD de doble port i els contactes MQS de 6 pins només estan reservats, no cablejats.

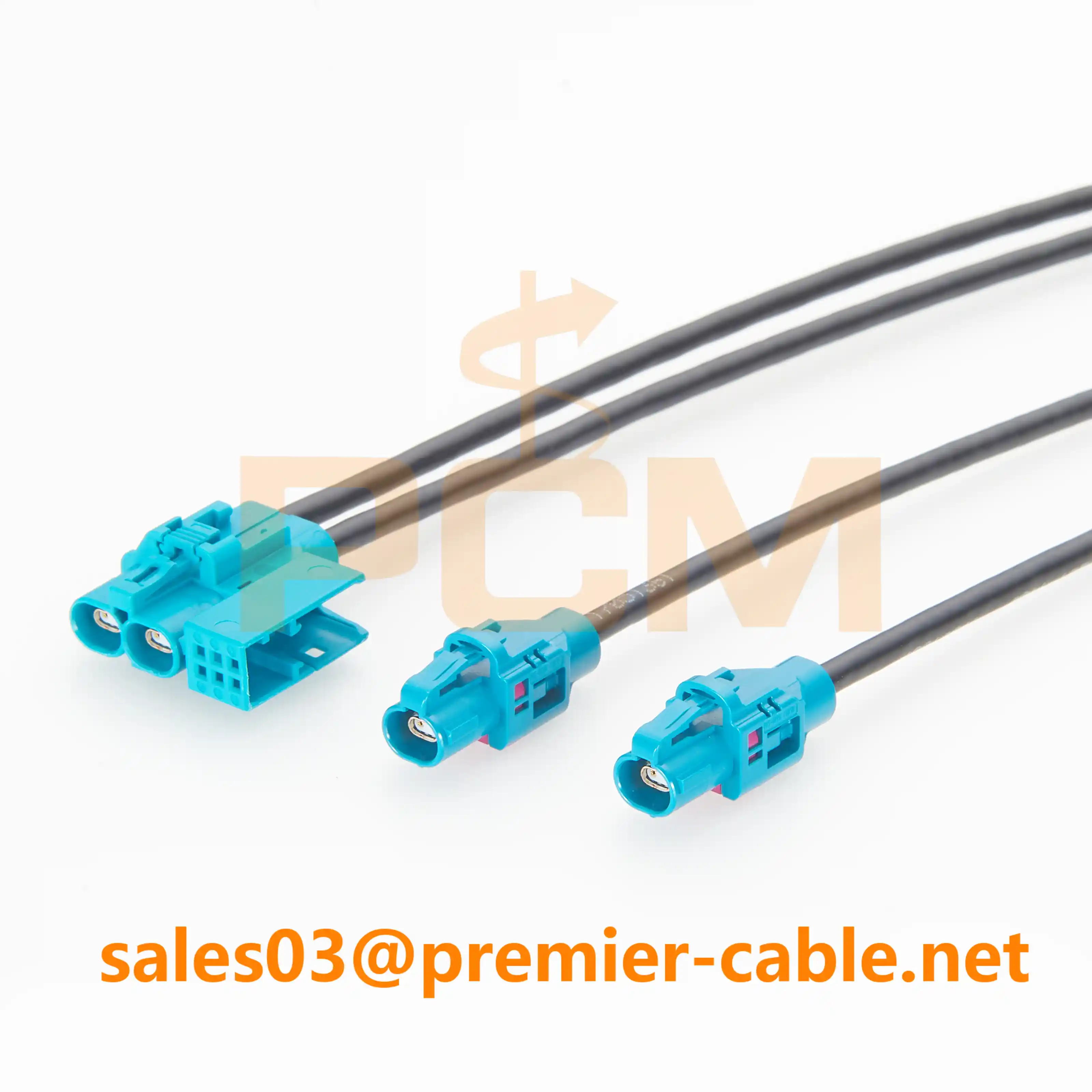

PCM-ZC-0140
Trieu aquest model quan s'hagi de separar una interfície H-MTD de doble port en dos connectors femenins H{-MTD, amb els contactes MQS reservats i sense cablejar.
Què s'ha de confirmar abans de sol·licitar un pressupost
Una RFQ clara ajuda a reduir--la comunicació d'anada i tornada i evita una selecció incorrecta del connector. Abans de demanar un pressupost, prepareu la informació següent si està disponible.
- Model requerit o dibuix del connector
- Longitud del cable i entorn d'encaminament
- H-Gènere del connector MTD: endoll masculí o presa femella
- Tant si els contactes MQS estan connectats, oberts-o només reservats
- Assignació de pins i definició elèctrica
- Requisit de calibre de cable d'alimentació, com ara 20AWG
- Requisits de senyal o cable de dades, com ara 22AWG
- Requisits de quantitat, etiquetatge, embalatge i proves
Errors comuns en comprar conjunts de cables H-MTD{+6 MQS
- Suposant que tots els cables H-MTD{+6 són impermeables.
- Suposant que cada contacte MQS està cablejat per alimentar-se.
- Endoll masculí H-MTD i presa femella confús.
- Escollir un disseny H-MTD de doble port quan es necessita un cable d'un sol-port H-MTD.
- Enviament només d'una foto del connector sense definició de pinout ni cablejat.
Per evitar compres incorrectes, confirmeu sempre el número de peça del connector, la longitud del cable, l'estat del cablejat MQS i l'assignació final del pin abans de la producció.
Aplicacions típiques per sistema de vehicles
ECU i controladors de domini
S'utilitza per a la-connexió de dades d'alta velocitat i el cablejat auxiliar entre ECU, controladors de zona i mòduls informàtics centralitzats.
Sensors LiDAR i ADAS
Adequat per a mòduls de sensors que requereixen una connexió Ethernet compacta-d'alta velocitat amb integració d'alimentació o senyal.
Sistemes de càmeres d'automoció
S'utilitza en mòduls de càmeres, sistemes de visualització envoltant-i plataformes de percepció on es requereixen enllaços d'alta-alta velocitat d'automòbils compactes.
Xarxes Ethernet de vehicles
Admet la comunicació d'alta-velocitat entre sensors, controladors i dispositius Ethernet d'automòbils en arquitectures de vehicles modernes.
Preguntes freqüents
Cada cable H-MTD{+6 MQS és un cable Powerpin?
No. Alguns conjunts de cables H-MTD{+6 MQS utilitzen contactes MQS cablejats per a l'alimentació o el senyal, mentre que altres utilitzen cables-oberts o contactes MQS sense cables reservats.
Quina diferència hi ha entre un cable obert i un MQS reservat?
El cable obert significa que els cables MQS es treuen per a una connexió personalitzada. MQS reservat significa que les posicions de contacte es mantenen mecànicament però no estan connectades internament.
Els pins MQS poden portar energia?
Sí, quan el cable està dissenyat i cablejat per alimentar-se. Per exemple, alguns dissenys utilitzen conductors de 20 AWG per a potència i conductors de 22 AWG per a senyal o dades. La definició final ha de seguir el disseny elèctric del client.
Es poden personalitzar la longitud del cable i el pinout?
Sí. La longitud del cable, el tipus de connector, l'assignació de pins, el calibre del cable, el blindatge, l'etiqueta i l'embalatge es poden personalitzar segons els requisits del projecte.
Quina informació he d'enviar per demanar pressupost?
Envieu el tipus de connector necessari, la longitud del cable, el sexe H-MTD, l'estat del cablejat MQS, la connexió, la quantitat i qualsevol requisit de prova o etiquetatge.
Necessites conjunts de cable Ethernet d'automoció H-MTD{+6 MQS?
Premier Cable subministra conjunts de cable Ethernet d'automòbils H-MTD+6 MQS per a projectes d'ECU, controlador de domini, LiDAR, càmera, sensor ADAS i Ethernet de vehicles. Hi ha disponibles conjunts de cable estàndard i personalitzats.
- Conjunts de cables MQS-H-MTD+6 oberts
- Conjunts de cables H-MTD+6 integrats d'alimentació i dades
- Conjunts de cable H-MTD de doble port amb contactes MQS reservats
- Longitud personalitzada, assignació de pins, tipus de connector, etiquetatge i embalatge disponibles
